摘要：条纹投影相位测量技术具有非接触、测量速度快、空间分辨率高等特点，广泛应用于三维形貌测量、工业检测和机器视觉等领域。
项目概览
项目简介
条纹投影相位测量技术具有非接触、测量速度快、空间分辨率高等特点，广泛应用于三维形貌测量、工业检测和机器视觉等领域。针对传统相位解调程序操作流程不直观、参数配置不集中以及结果显示不够完善等问题，设计并实现了一种基于四步相移法的条纹相位解调系统。
系统采用 MATLAB GUI 进行开发，主要包括成像参数配置、四步相移条纹生成、相位计算、相位展开、结果可视化和数据保存等功能。根据四步相移原理，利用四幅具有固定相位差的条纹图像计算包裹相位，并通过相位展开获得连续相位分布。系统同时构建了相位结果预览、条纹帧显示、运行状态监测和精度评估模块，可对包裹相位和展开相位分别计算平均绝对误差、均方根误差、最大误差以及相邻像素相位跳变等指标。
仿真结果表明，在理想无噪声条件下，系统能够正确生成四步相移条纹并完成相位解调与展开。包裹相位和展开相位的均方根误差分别达到 (10^{-15}) 和 (10^{-14}) rad 数量级，误差主要来源于 MATLAB 双精度浮点运算中的数值舍入。实验结果验证了四步相移算法实现的正确性以及系统运行流程的稳定性。该系统为后续引入真实相机采集、投影仪标定和三维高度重建提供了基础。
系统架构
本系统采用 MATLAB GUI 作为整体运行平台，按照“参数配置、条纹生成、相位解调、相位展开、结果显示和精度评估”的流程进行设计。系统首先由参数配置模块设置图像尺寸、条纹波长、物体高度和相移步数等参数，然后通过条纹生成模块生成四幅具有固定相位差的仿真条纹图像，并将数据传递给四步相移相位解调模块，计算得到包裹相位；随后利用相位展开模块获得连续相位结果。结果显示模块负责展示四幅条纹图、包裹相位图和展开相位图，状态监测模块用于显示当前处理状态、结果范围和运行日志，精度评估模块则通过与理论相位进行对比，计算平均绝对误差、均方根误差、最大误差及相位跳变等指标，最终由结果保存模块输出相位图和 MAT 数据文件。

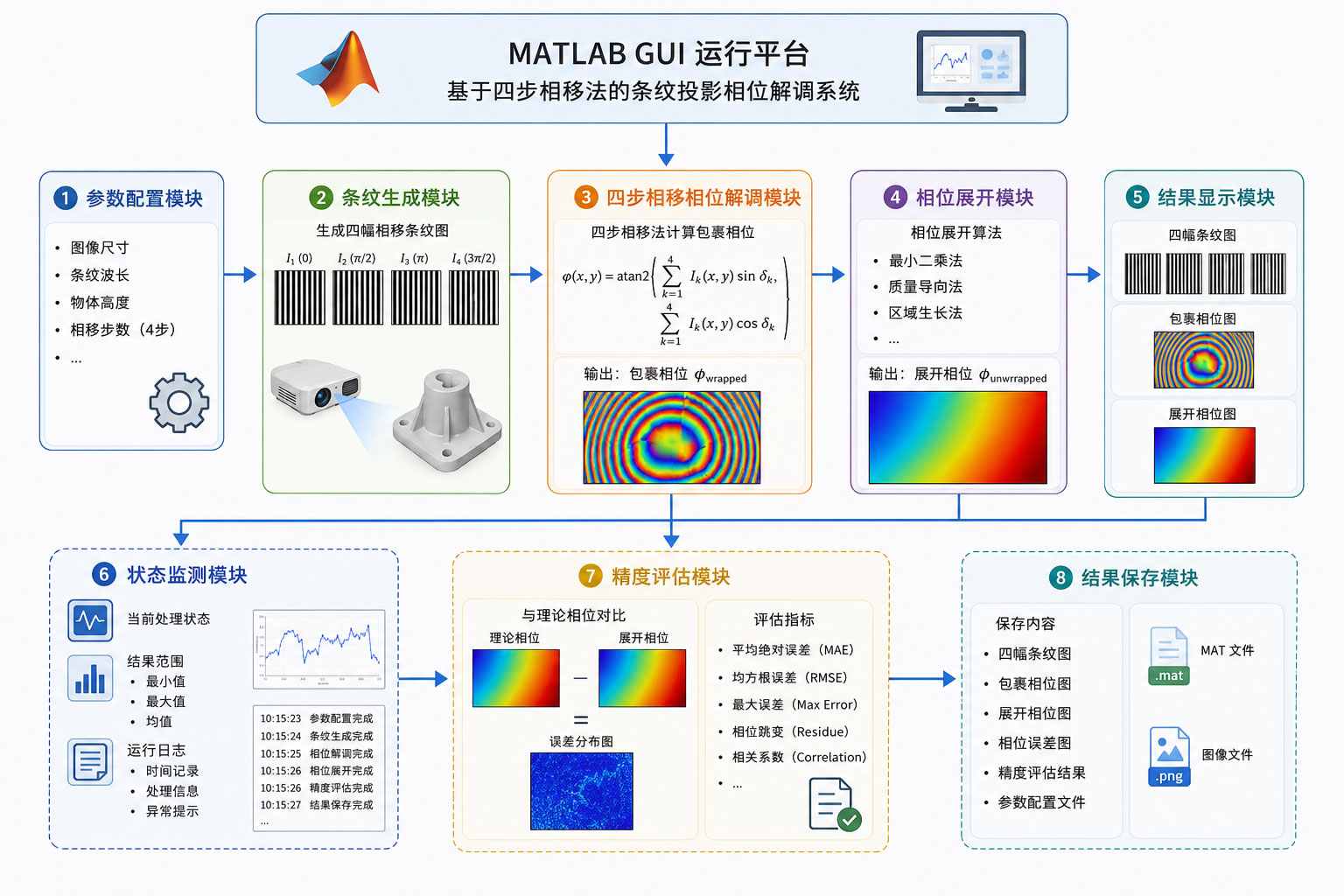

图1 系统架构图
技术创新
创新点1： 设计了集成化的四步相移相位解调 GUI 系统
将图像参数配置、四步相移条纹生成、相位解调、相位展开、结果可视化、运行状态监测和结果保存等功能集成在统一的 MATLAB 图形用户界面中，简化了传统相位解调程序中参数分散、操作复杂的问题，提高了系统的可操作性和处理流程的完整性。
创新点2：构建了面向算法验证的相位精度评估方法
不系统利用仿真过程中已知的理论相位作为参考真值，将包裹相位和展开相位分别与理论结果进行比较，并计算平均绝对误差、均方根误差、最大误差及相邻像素相位跳变等指标，实现了对四步相移相位解调算法和相位展开效果的定量评价，为算法正确性验证和后续真实实验系统升级提供了依据。
快速开始
运行 PhaseDemodulateGUI，设置图像尺寸、条纹波长和物体高度后，依次点击“生成四步条纹”“执行相位解调”“相位展开”和“精度评估”。
环境要求
需要安装支持 App Designer 图形界面和图像处理函数的 MATLAB，推荐使用 MATLAB R2025b 或兼容版本。
运行展示
运行PhaseDemodulateGUI.m

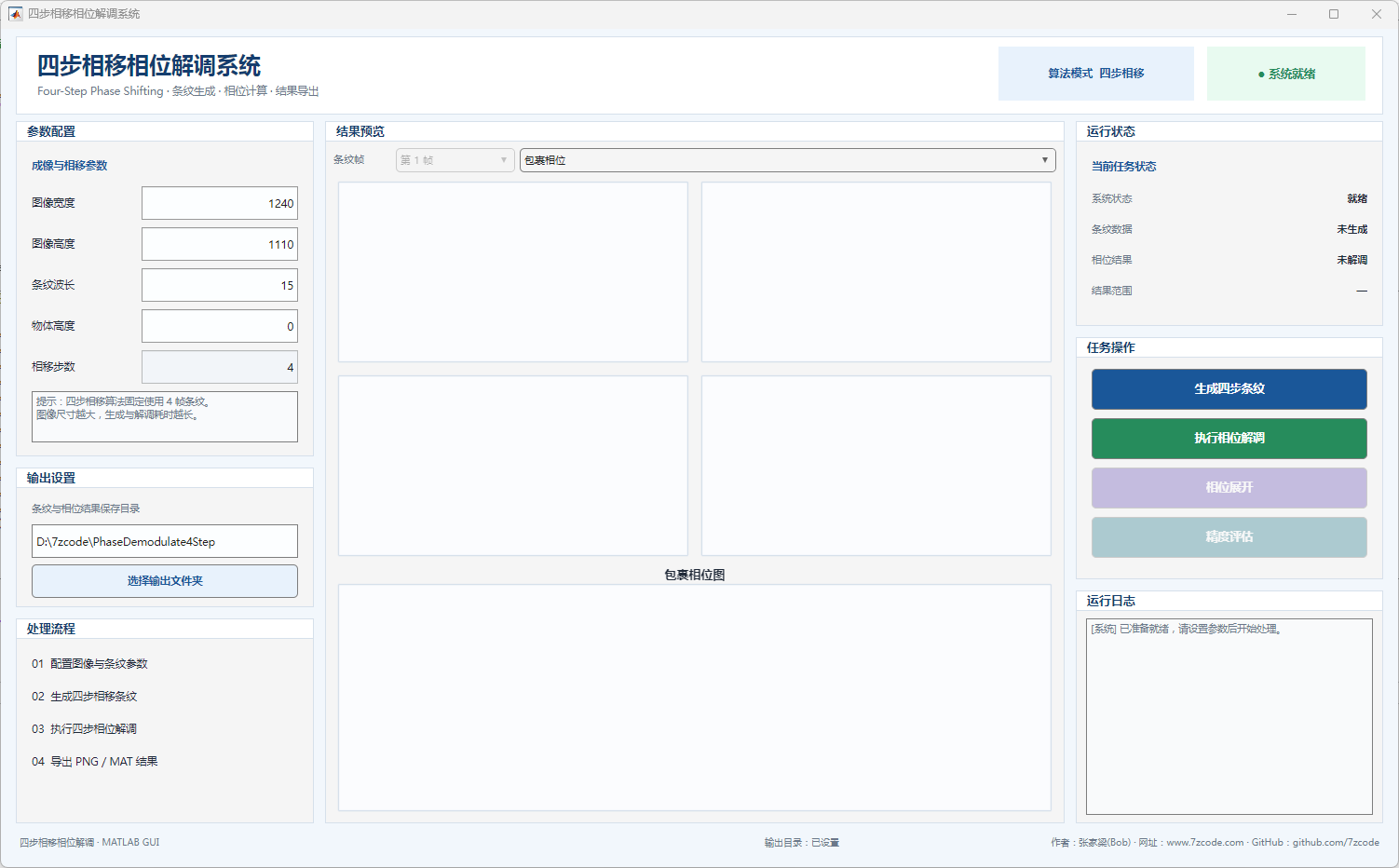

图2 主界面

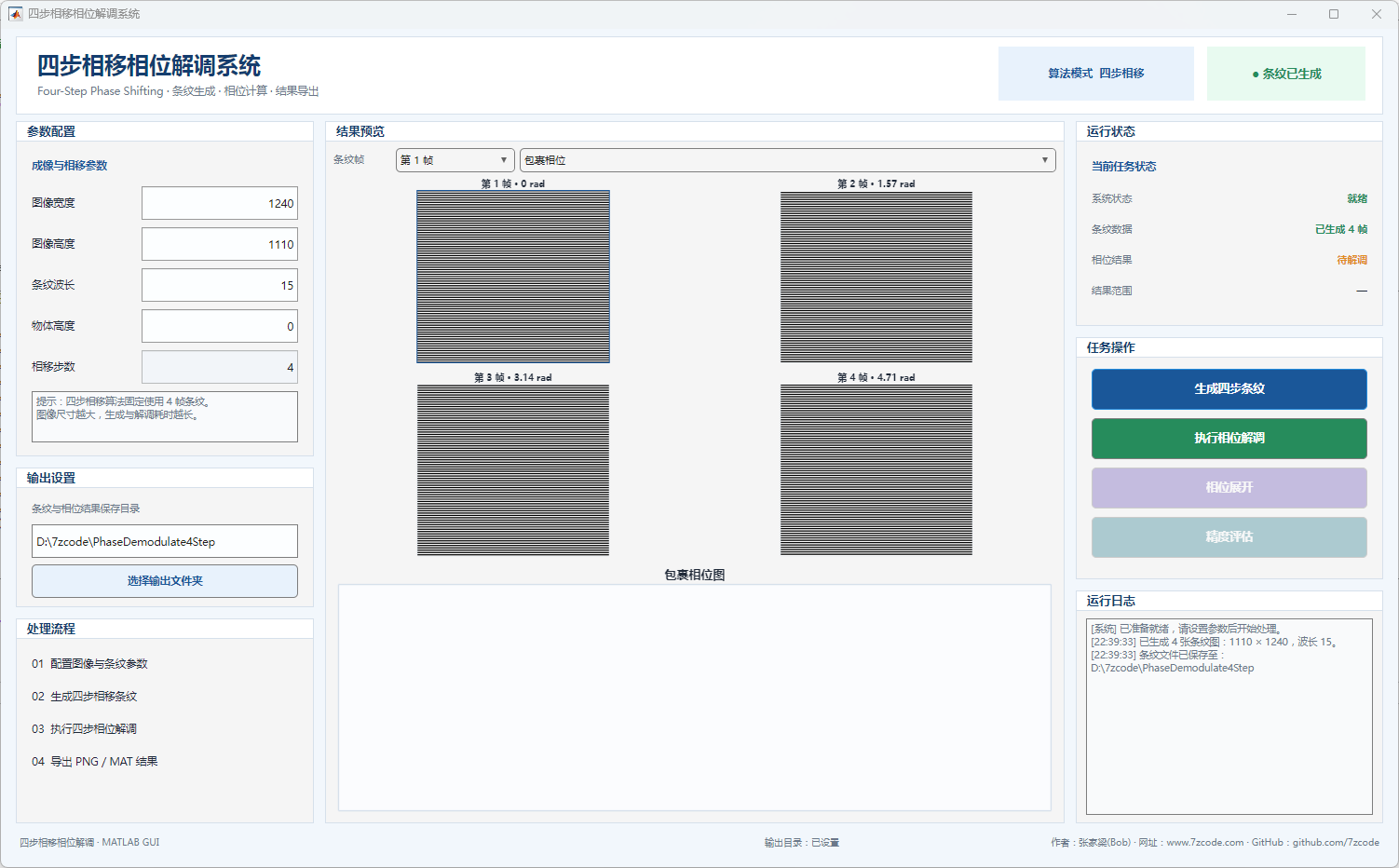

图3 生成四步条纹

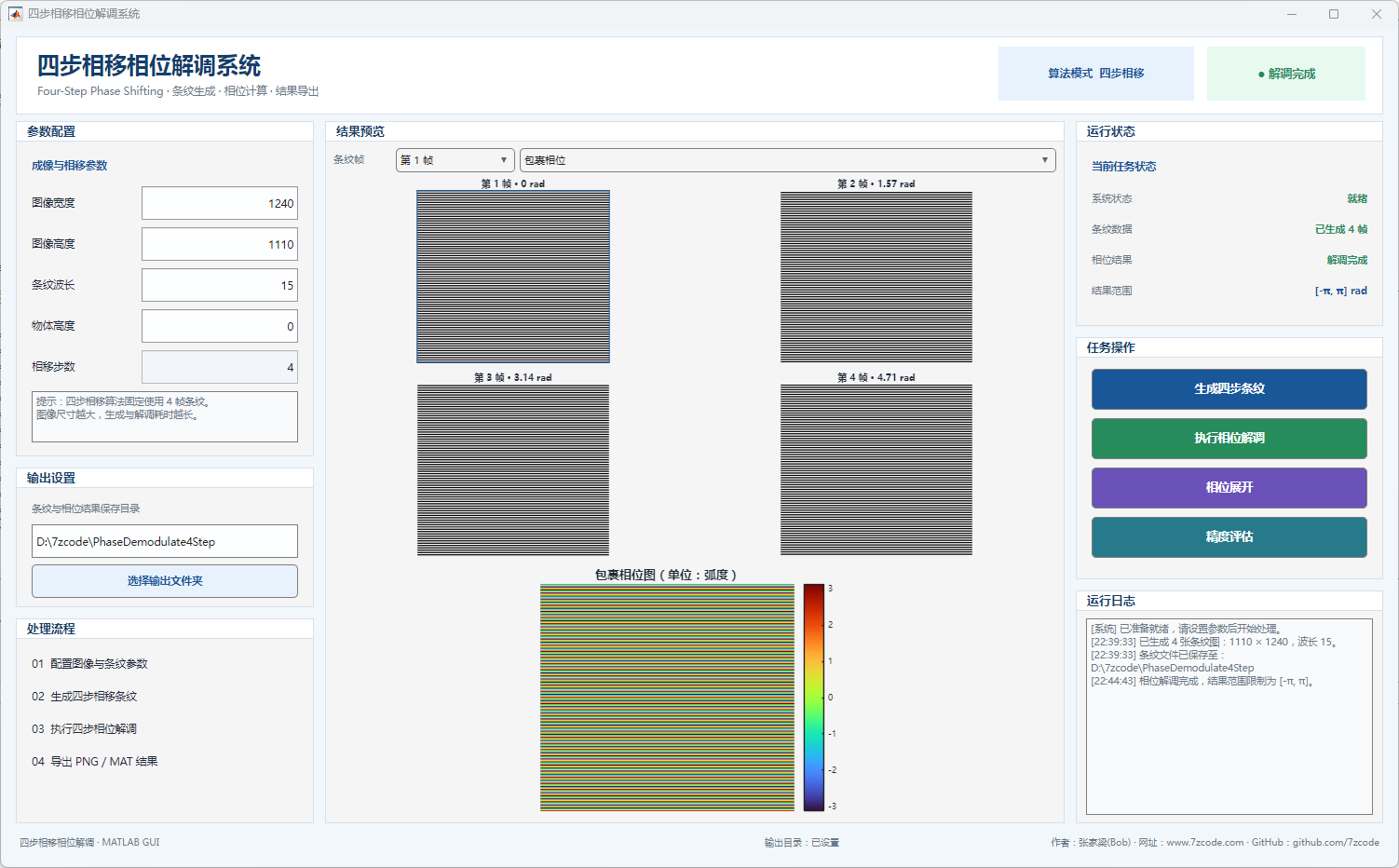

图3 执行相位解调

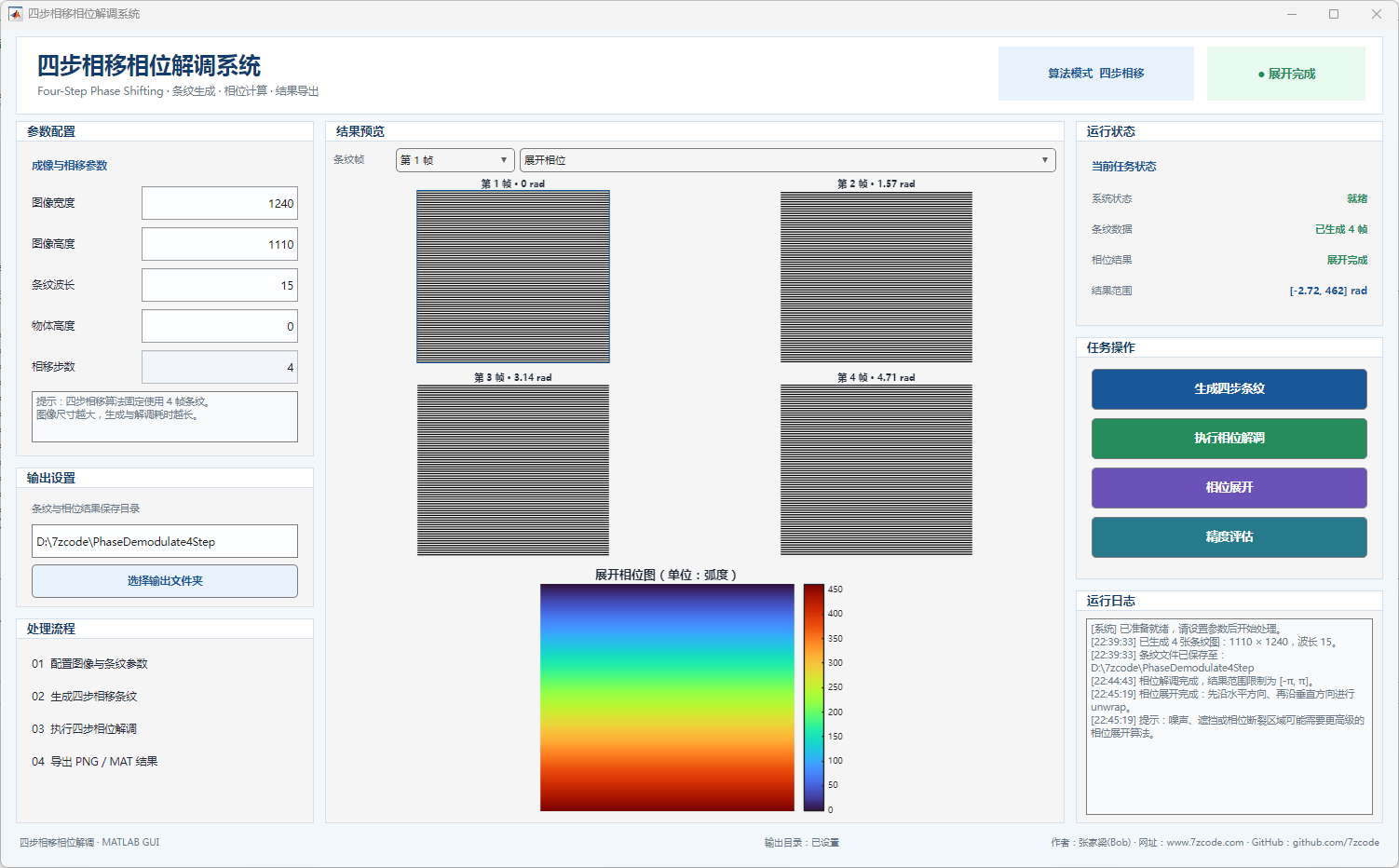

图3 相位展开

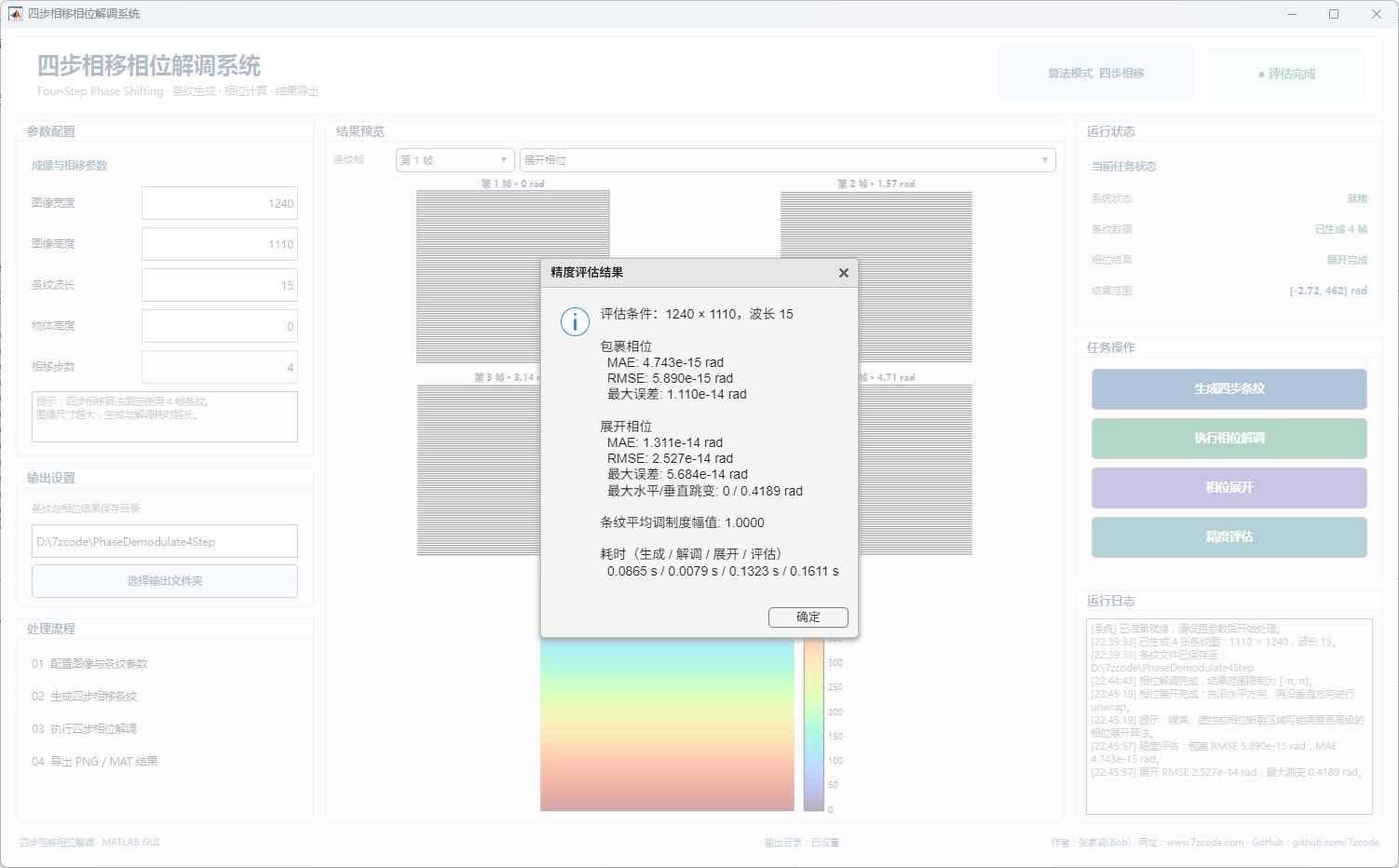

图3 精度评估结果
项目资源
配套文档
点击查看：基于MATLAB四步相移法的条纹投影相位解调系统设计与实现 注意：免费提供！
配套文件
包括完整的项目源代码、演示视频、运行截图，开箱即用。
项目信息
作者信息
作者：Bob (张家梁)
项目编号：SD-17-M
原创声明：本项目为原创作品
联系方式
开源协议
本项目采用AGPL-3.0开源协议，允许个人和组织自由使用、修改和分发代码，但基于本项目的衍生作品必须同样开源，且用于提供网络服务时需向用户提供完整源代码。本项目仅供学习研究使用，作者不对使用本项目产生的任何后果承担责任，使用者应遵守当地法律法规，合理合法使用本项目。如本项目对您的研究或工作有所帮助，欢迎引用并注明出处。
