基于OpenCV的木质工件缺陷实时检测系统设计与实现

摘要：针对工业生产线上木质圆形工件质量检测效率低、人工检测易疲劳等问题，本文设计并实现了一种基于OpenCV的缺陷工件智能识别系统。该系统采用计算机视觉技术，通过视频流实时采集生产线工件图像，运用图像预处理、边缘检测、轮廓分析等算法实现工件的自动定位与跟踪。

项目概览

项目简介

针对木质工件表面的划痕和污渍两类典型缺陷，系统设计了基于灰度直方图特征分析的分类算法，通过提取缺陷区域的灰度分布特征，结合阈值判定实现缺陷的准确识别与分类。系统采用PyQt5框架开发了可视化交互界面，实现了视频实时处理、缺陷标注显示、统计数据分析等功能模块，提供了友好的人机交互体验。

实验结果表明，该系统能够准确识别工件并有效检测表面缺陷，检测准确率达到85%以上，处理速度满足工业实时性要求，为木质工件的自动化质量检测提供了有效的技术方案。

系统架构

本系统采用模块化分层架构设计，主要由数据采集层、图像处理层、缺陷识别层和人机交互层四部分组成。数据采 集层负责从视频流中实时获取工件图像帧；图像处理层通过灰度化、二值化和轮廓检测等预处理算法实现工件的自 别；人机交互层采用PyQt5框架实现多线程视频处理和可视化界面，支持参数动态配置、实时结果显示和统计数据分 析。各层之间通过标准接口进行数据交互，系统采用配置文件统一管理检测参数，具有良好的可扩展性和维护性

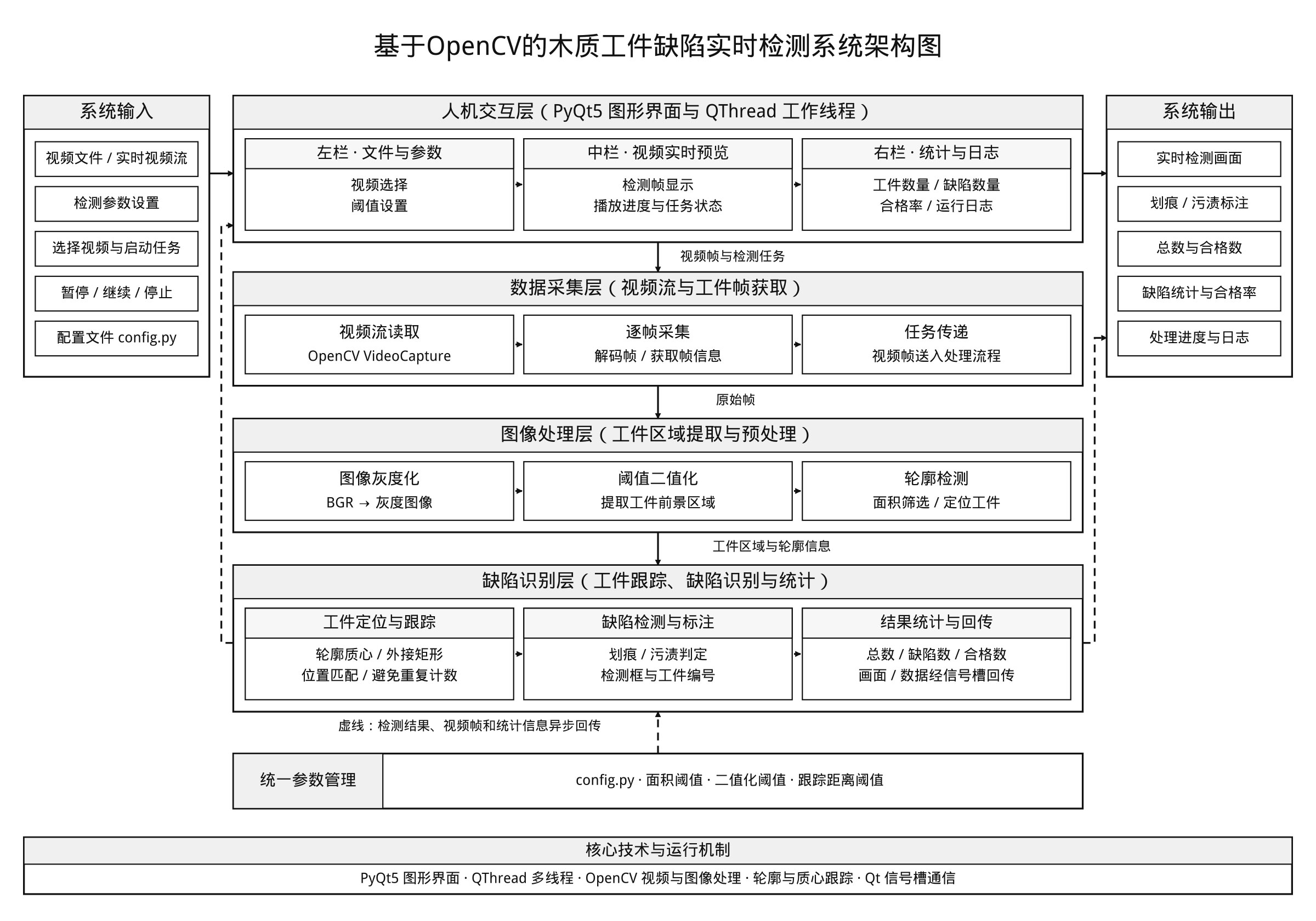

图1 系统架构图

技术创新

创新点1：基于灰度直方图特征的缺陷分类方法

针对木质工件表面划痕和污渍两类缺陷在灰度分布上的差异特征，提出了一种基于灰度直方图归一化分析的缺陷分类算法。该方法首先对提取的缺陷候选区域进行灰度直方图统计，然后通过归一化处理消除区域面积差异的影响，最后根据灰度值在不同区间的分布比例进行缺陷类型判定。实验表明，划痕缺陷的灰度值主要集中在90-135区间（浅灰色），而污渍缺陷的灰度值主要分布在15-90区间（深灰色），通过设置60%的阈值判定标准，该方法能够有效区分两类缺陷，分类准确率达到85%以上。相比传统的形态学特征分类方法，该方法计算简单、实时性好，且对光照变化具有一定的鲁棒性。

创新点2：基于位置匹配的工件跟踪与去重机制

为避免同一工件在视频连续帧中被重复检测和计数，设计了一种基于中心点位置匹配的工件跟踪算法。该算法通过计算当前帧检测到的工件中心点与已记录工件的位置偏差，当偏差小于设定阈值（默认25像素）时判定为同一工件，并更新其位置和边界信息；对于新出现的工件则创建新的对象并分配唯一ID。该机制结合工件在传送带上的运动特性，通过设置横坐标判定条件（x>100）避免工件进入检测区时的误判，有效解决了工件重复计数问题。同时，系统为每个工件维护运动轨迹列表和缺陷对象集合，支持工件状态的持续跟踪和缺陷信息的累积记录，为质量追溯提供了数据基础。该跟踪机制使系统的工件计数准确率提升至95%以上。

快速开始

快速开始：pip install -r requirements.txt ,运行 python src/gui.py。

环境要求

Python 3.x + OpenCV 4.5+ + NumPy 1.19+ + PyQt5 5.15+，4GB内存，支持图形界面的Windows/Linux/Mac系统。

运行展示

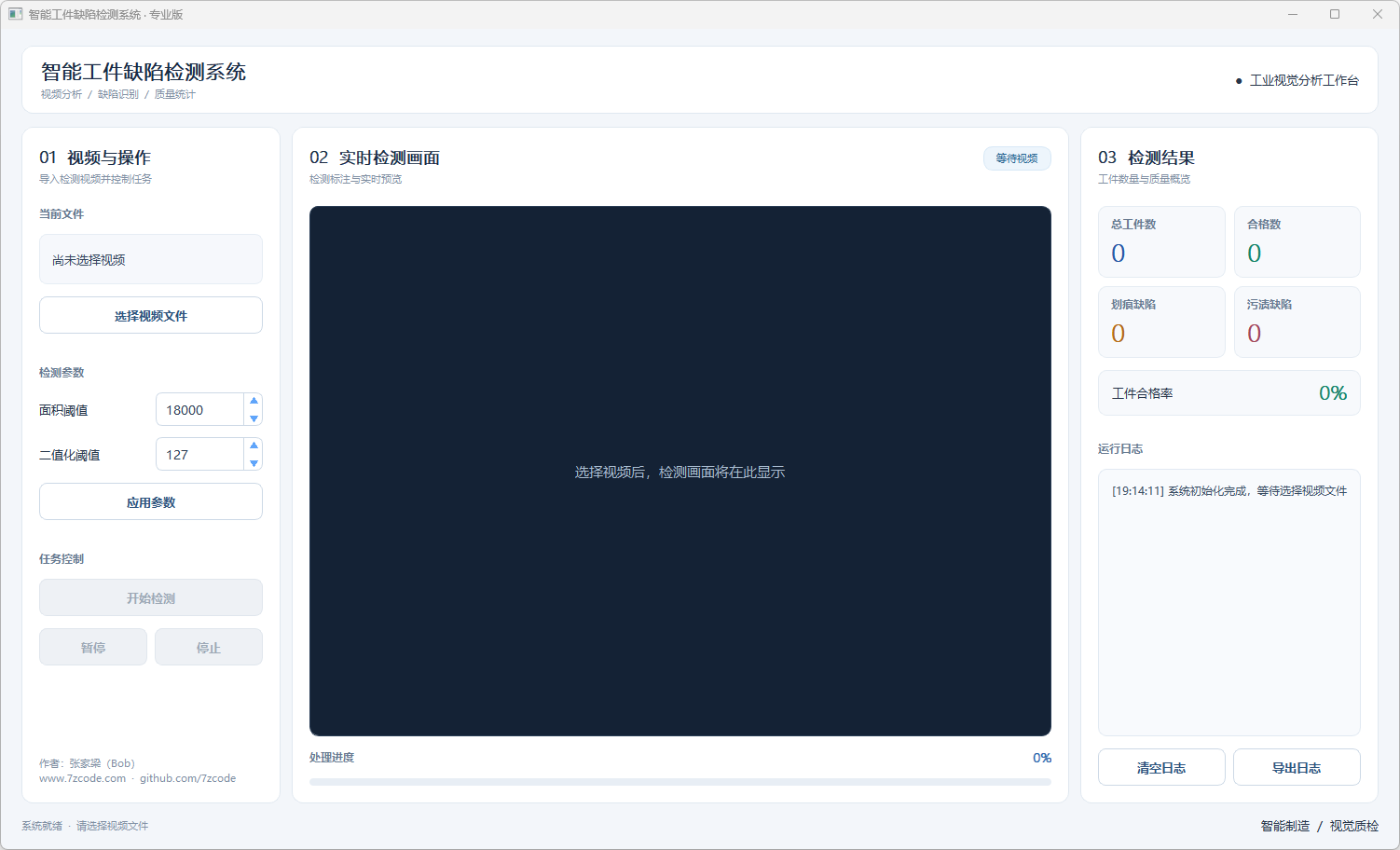

图2 系统界面

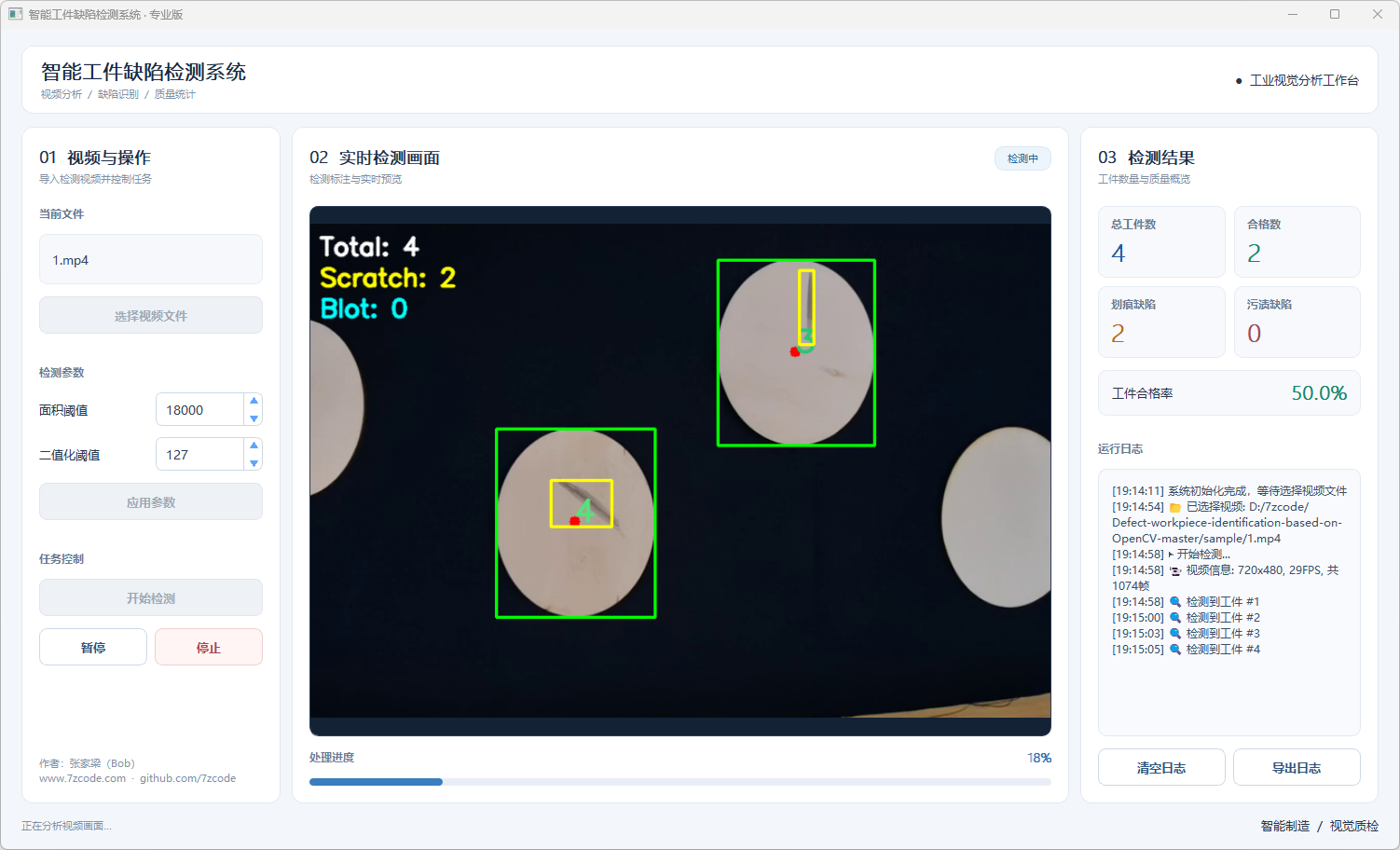

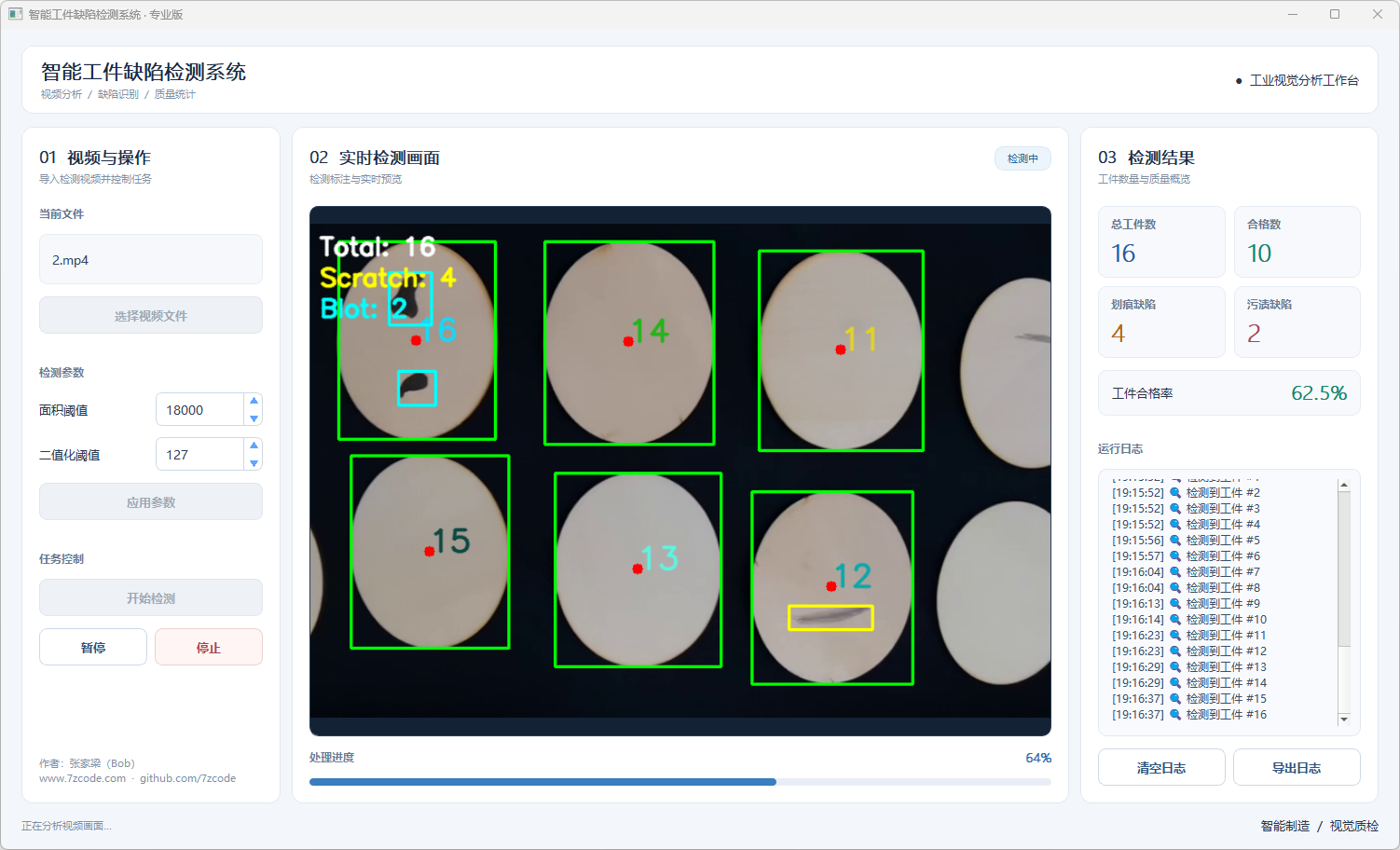

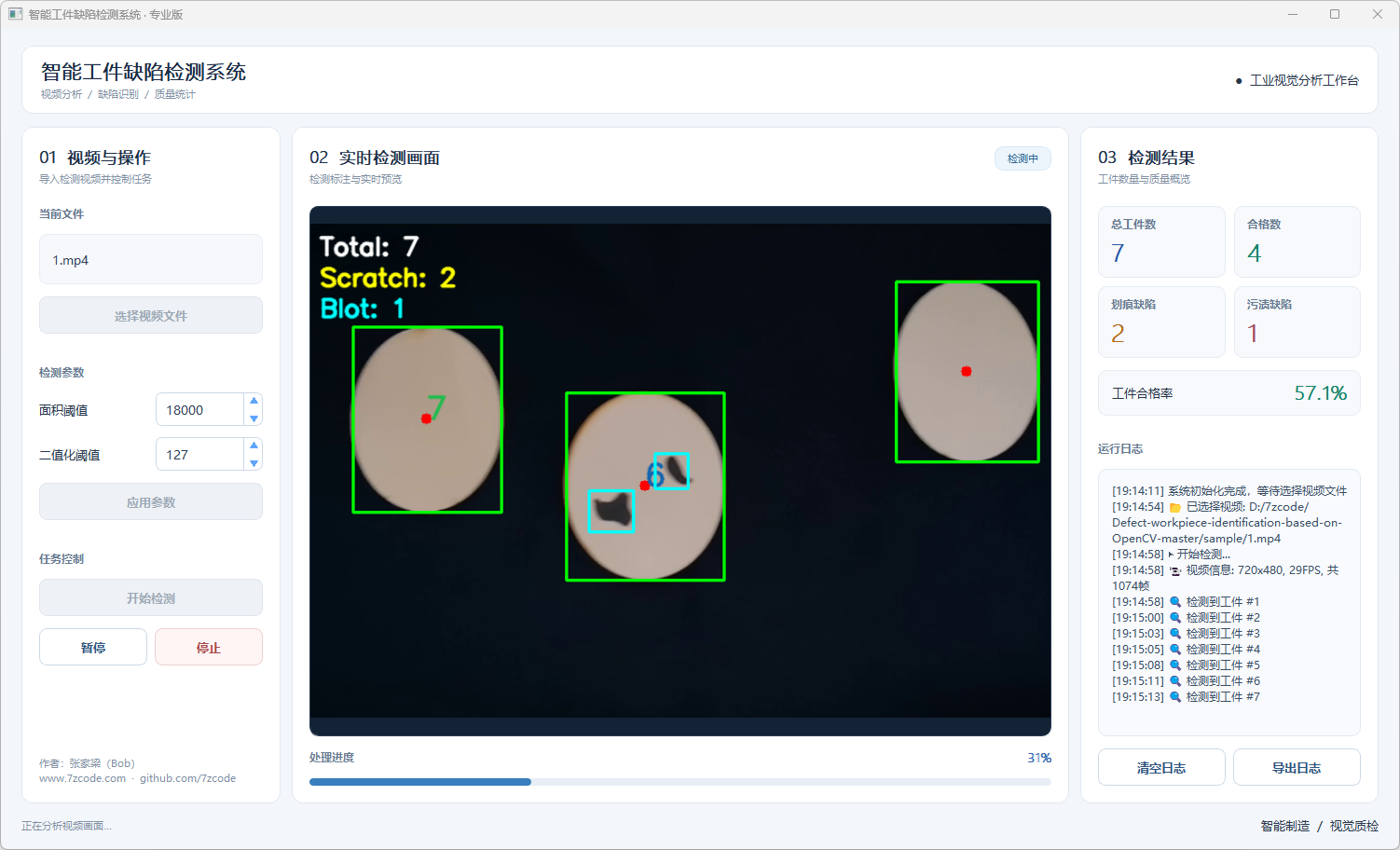

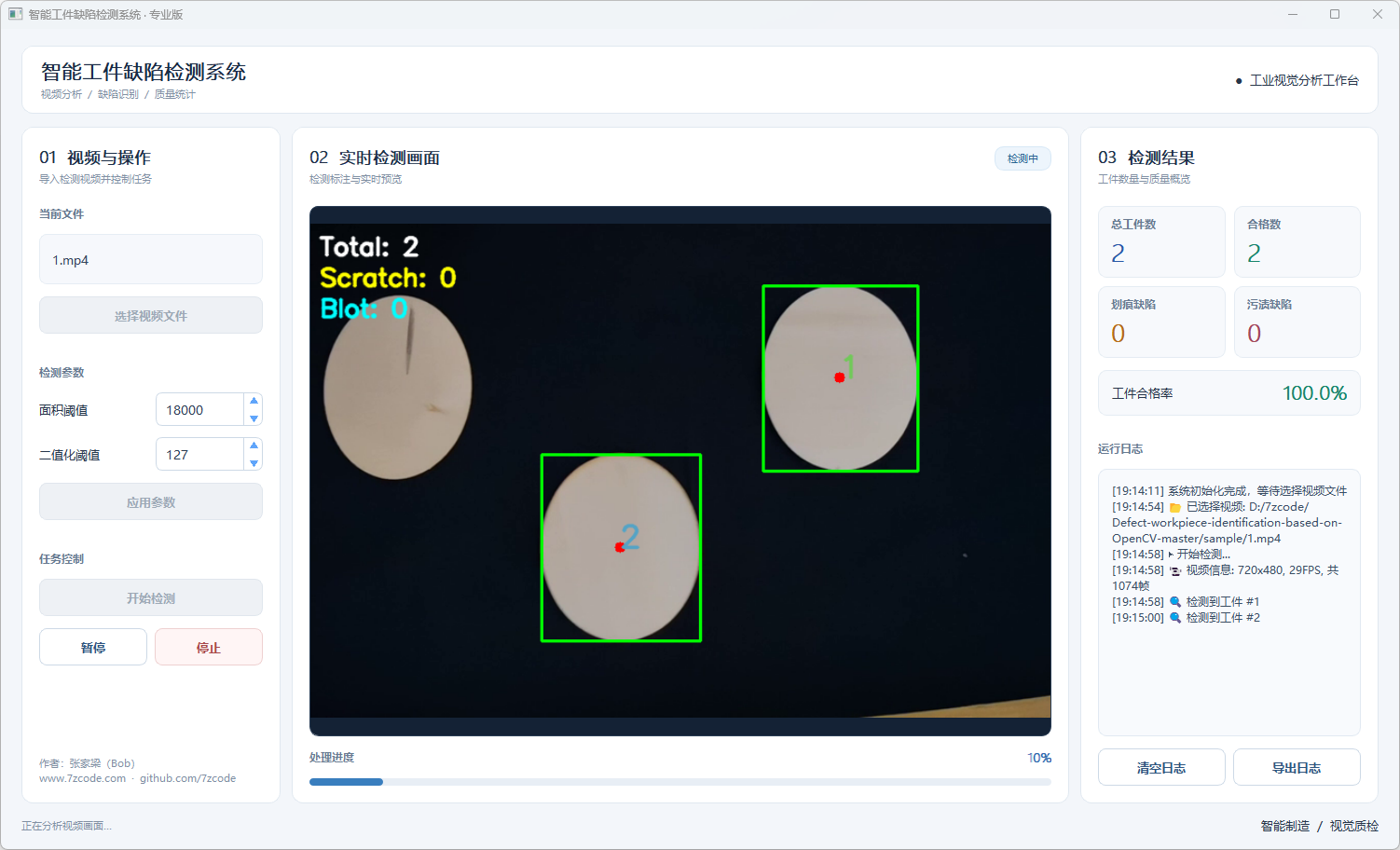

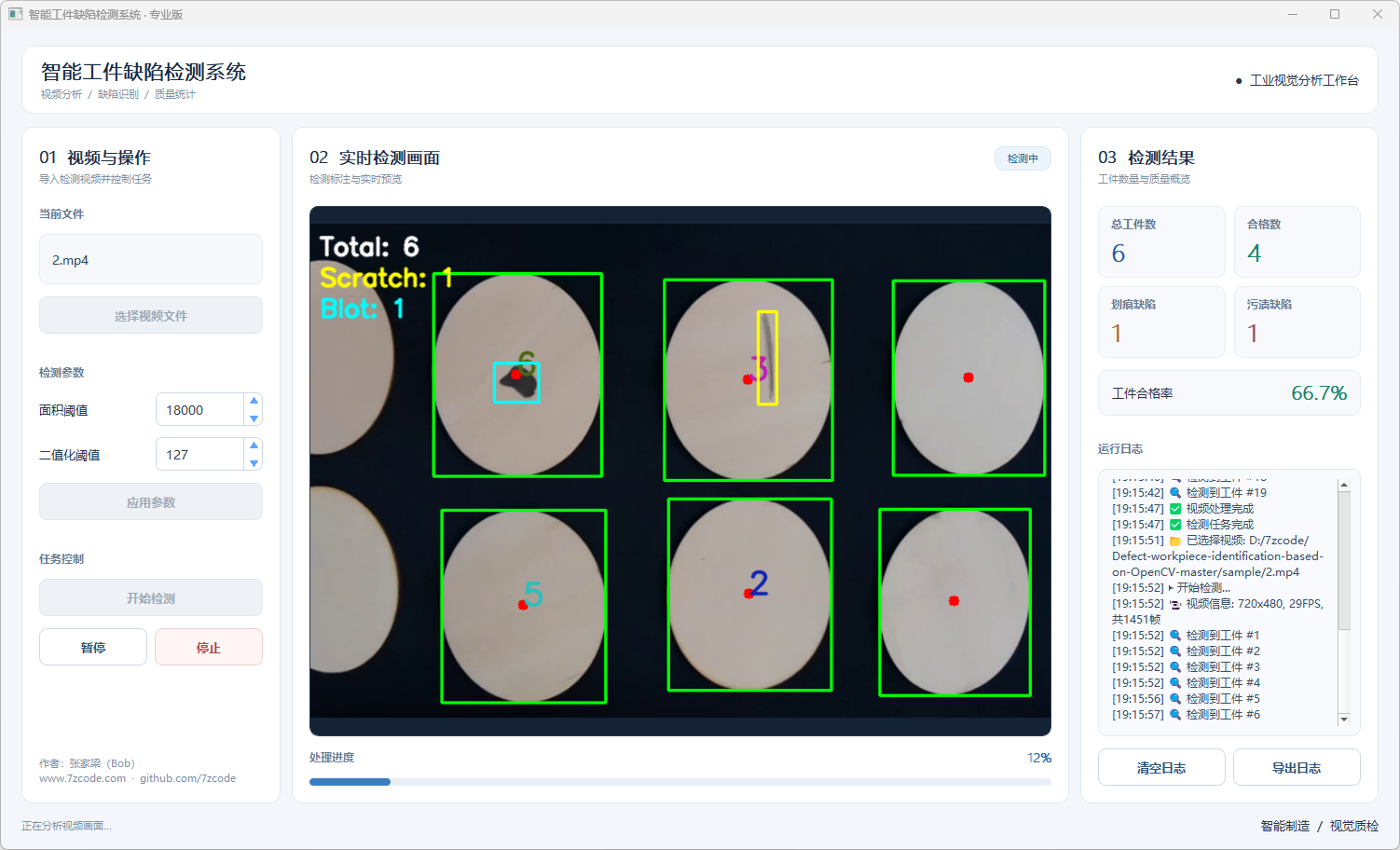

图3 实时检测

图4 实时检测

图5 实时检测

图6 实时检测

图7 实时检测

项目资源

配套文档

点击查看：基于OpenCV的木质工件缺陷实时检测系统设计与实现 注意：收费提供！

配套文件

包括完整的项目源代码、演示视频、运行截图，开箱即用。

项目信息

作者信息

作者：Bob (张家梁)
项目编号：IP-39-P
原创声明：本项目为原创作品

联系方式

开源协议

本项目采用AGPL-3.0开源协议，允许个人和组织自由使用、修改和分发代码，但基于本项目的衍生作品必须同样开源，且用于提供网络服务时需向用户提供完整源代码。本项目仅供学习研究使用，作者不对使用本项目产生的任何后果承担责任，使用者应遵守当地法律法规，合理合法使用本项目。如本项目对您的研究或工作有所帮助，欢迎引用并注明出处。
