摘要：叶片面积是植物研究的重要参数。传统测量方法存在效率低、成本高或精度差等问题。随着计算机视觉技术的发展，基于图像处理的叶片面积测量方法为解决传统方法的局限性提供了新的技术途径。
项目概览
项目简介
本文提出了一种基于计算机视觉和HSV颜色空间分割技术的叶片面积智能测量系统。该系统采用OpenCV图像处理库和PyQt5图形界面框架进行开发，实现了从图像采集到面积计算的全自动化流程。系统首先通过用户手动标定的4个参考点进行透视变换，校正因拍摄角度造成的图像畸变；然后利用HSV颜色空间的色调、饱和度、亮度三个分量对叶片和参考区域进行精确分割，HSV颜色空间相比RGB空间对光照变化具有更强的鲁棒性；接着采用形态学开运算和闭运算优化轮廓提取，消除噪声和填补空洞；最后通过参考区域的已知面积计算像素-实际面积转换比例，从而得到叶片的真实面积。系统提供了直观的三栏式用户界面，左栏用于任务管理和参数调整，中栏显示图像处理结果，右栏展示测量数据和运行状态，支持实时参数调整和结果可视化，极大地提升了用户体验和操作效率。
实验结果表明，该系统在多种叶片类型和光照条件下均表现出良好的测量性能。与传统方法相比，该系统测量精度高、操作简便、适用性强，单张叶片测量时间缩短至10秒以内，测量误差控制在5%以内，能够满足植物学研究和农业应用中对叶片面积快速准确测量的需求。系统所需设备仅为普通数码相机或智能手机，成本远低于专业叶面积仪，具有良好的经济性和可推广性。此外，系统采用模块化设计，便于功能扩展和二次开发，可应用于植物表型分析、作物长势监测、病虫害评估等多个领域。该系统为植物表型分析提供了一种高效、低成本、易操作的技术解决方案，对推动智慧农业和精准农业的发展具有重要的实践意义和应用价值。
系统架构
本系统采用模块化分层架构设计，主要由图像采集层、图像处理层、算法计算层和用户交互层四部分组成。图像采集层负责接收来自数码相机或智能手机拍摄的叶片图像；图像处理层基于OpenCV库实现透视变换、颜色空间转换和形态学处理等核心功能；算法计算层通过轮廓检测和面积计算算法完成像素面积到真实面积的转换；用户交互层采用PyQt5框架构建三栏式图形界面，实现参数配置、实时预览和结果展示。各模块之间通过标准化接口进行数据传递，配置文件独立管理系统参数，保证了系统的可扩展性和可维护性。整体架构遵循低耦合高内聚的设计原则，便于功能迭代和跨平台部署。

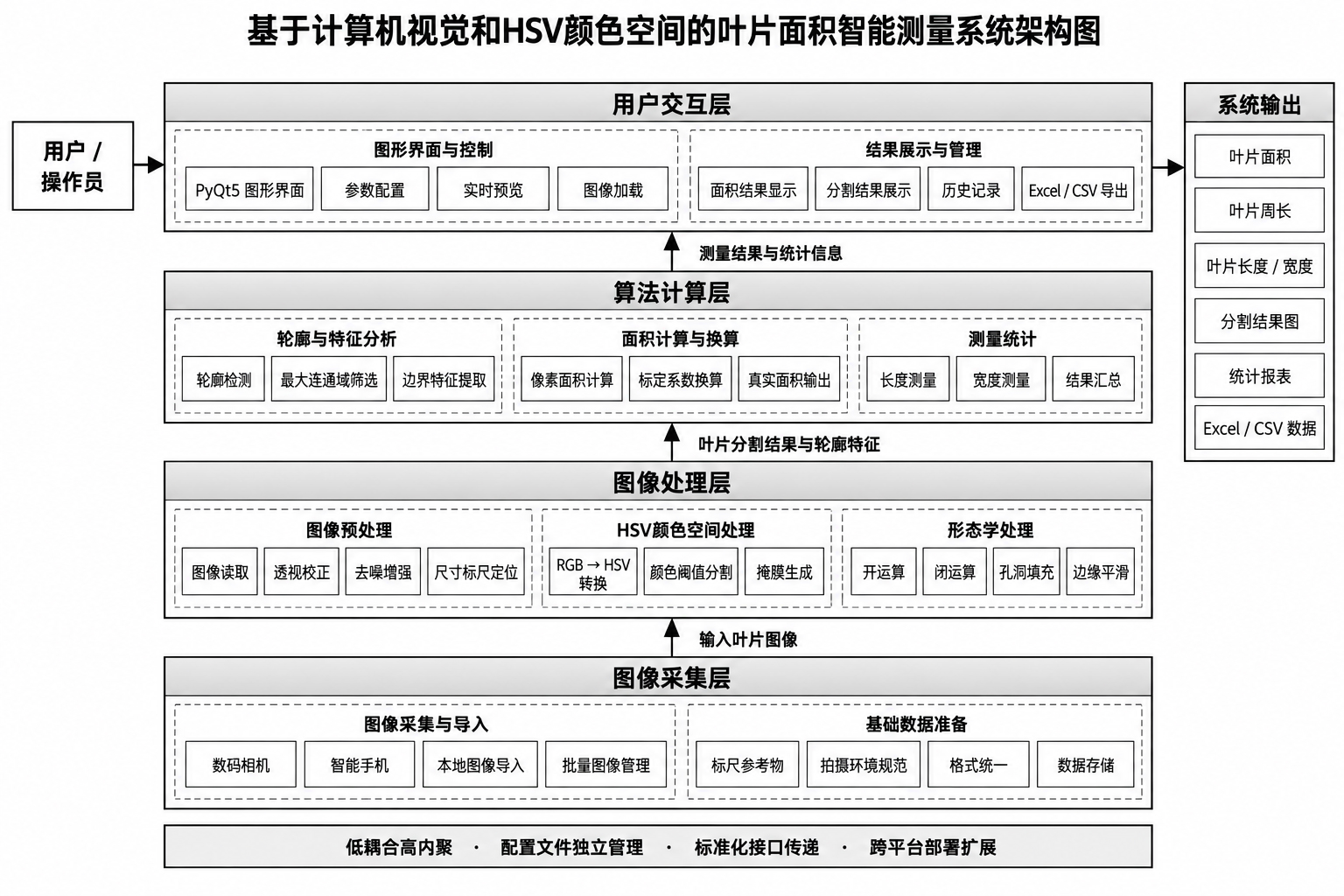

图1 系统架构图
技术创新
创新点1：自适应HSV双区域分割算法
系统创新性地采用双独立HSV参数控制策略，分别对叶片区域和参考区域进行颜色分割。与传统单一阈值分割方法不同，本系统允许用户针对不同光照条件和拍摄环境独立调整两组HSV参数（色调H、饱和度S、亮度V的六维参数空间），并通过实时可视化反馈帮助用户快速找到最优参数组合。这种双区域自适应分割机制显著提高了系统在复杂光照环境下的鲁棒性和测量精度，解决了传统方法对环境光照敏感、参数通用性差的问题。
创新点2：基于四点透视校正的非接触式测量方法
系统提出了一种基于四点标定的透视变换校正方法，用户仅需在原始图像上标记参考纸张的四个角点，系统即可自动计算透视变换矩阵并生成校正后的正射影像。这种非接触式测量方法无需专业设备和固定拍摄装置，普通用户使用手机即可完成拍摄，拍摄角度可在±30°范围内任意选择。相比传统方法要求严格垂直拍摄或使用专业扫描仪，本系统大幅降低了操作难度和硬件成本，提高了测量的灵活性和便捷性，特别适合田间作业和大规模样本采集场景。
创新点3：三栏式交互界面与调试可视化设计
系统创新性地采用三栏式专业界面布局，将任务管理、图像处理和结果展示有机分离，形成清晰的信息层次结构。左栏集中参数控制模块，支持HSV参数实时调整和即时生效；中栏提供大尺寸图像工作区，实时显示透视校正、轮廓检测等处理结果；右栏整合测量数据、状态监控和运行日志。系统内置调试可视化功能，自动保存透视变换图、HSV掩码图和轮廓检测图，帮助用户快速定位参数调整方向。这种人机交互设计极大地降低了专业门槛，使非计算机专业的植物学研究者和农业技术人员也能快速上手，显著提升了系统的易用性和用户体验。
快速开始
使用 pip install -r requirements.txt 安装依赖后，运行 python LeafAreaGUI.py 启动程序，加载叶片图像并标记参考纸张四个角点即可开始测量。
环境要求
本系统需要Python 3.7或更高版本，以及OpenCV、NumPy和PyQt5三个核心依赖库，支持Windows、macOS和Linux跨平台运行。
运行展示
运行LeafAreaGUI.py

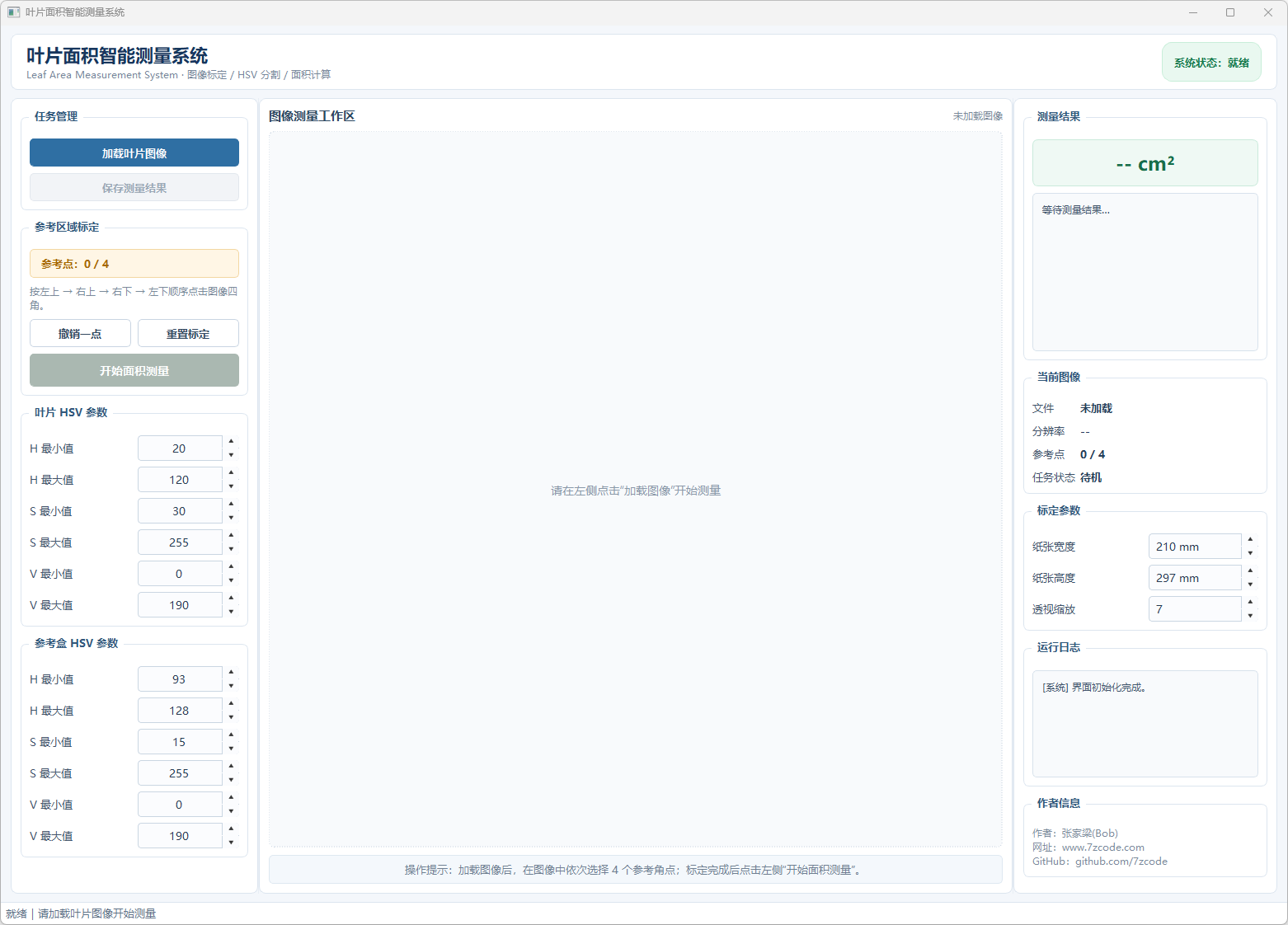

图2 系统主界面

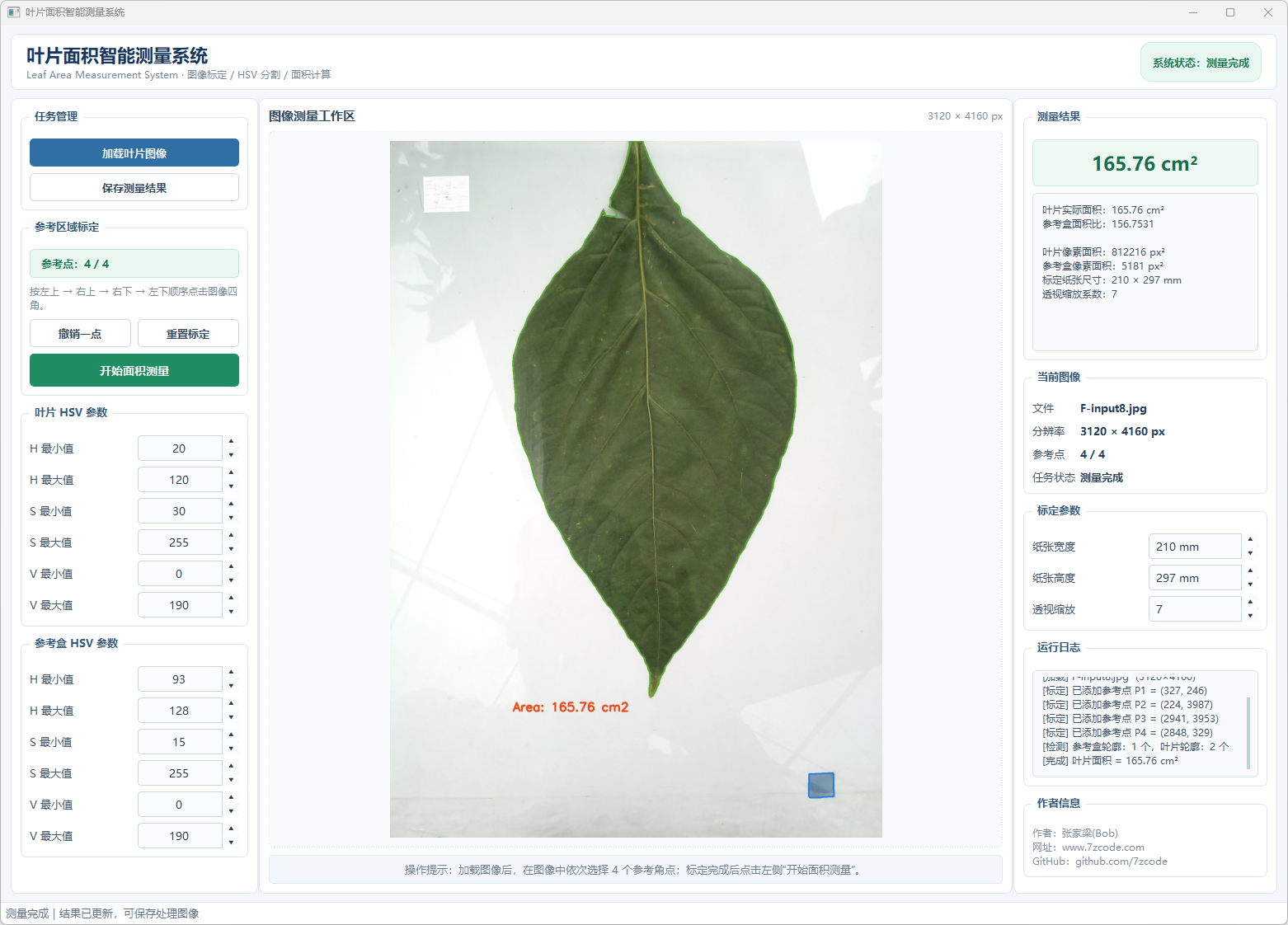

图3 叶片面积测量结果

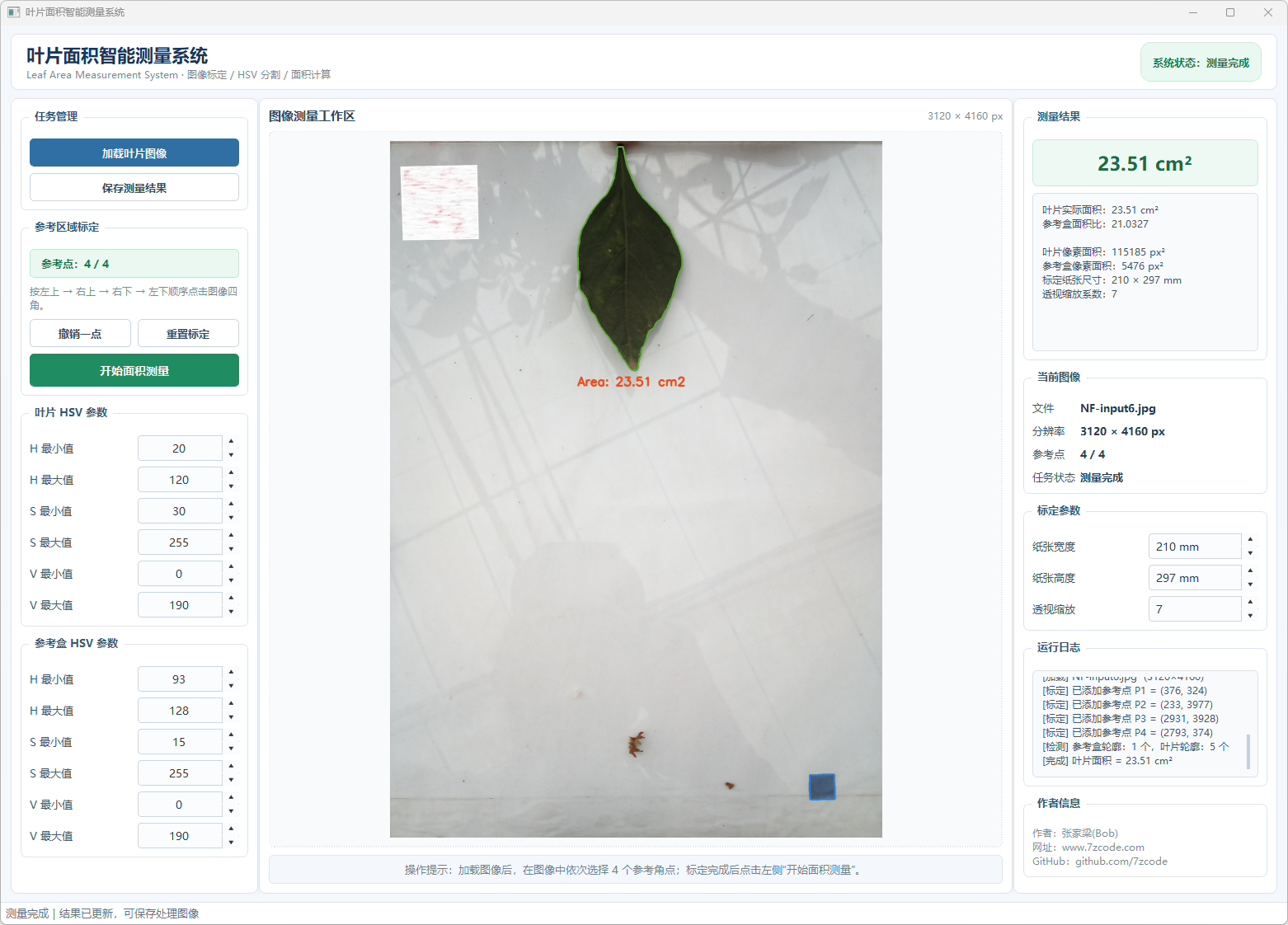

图4 叶片面积测量结果

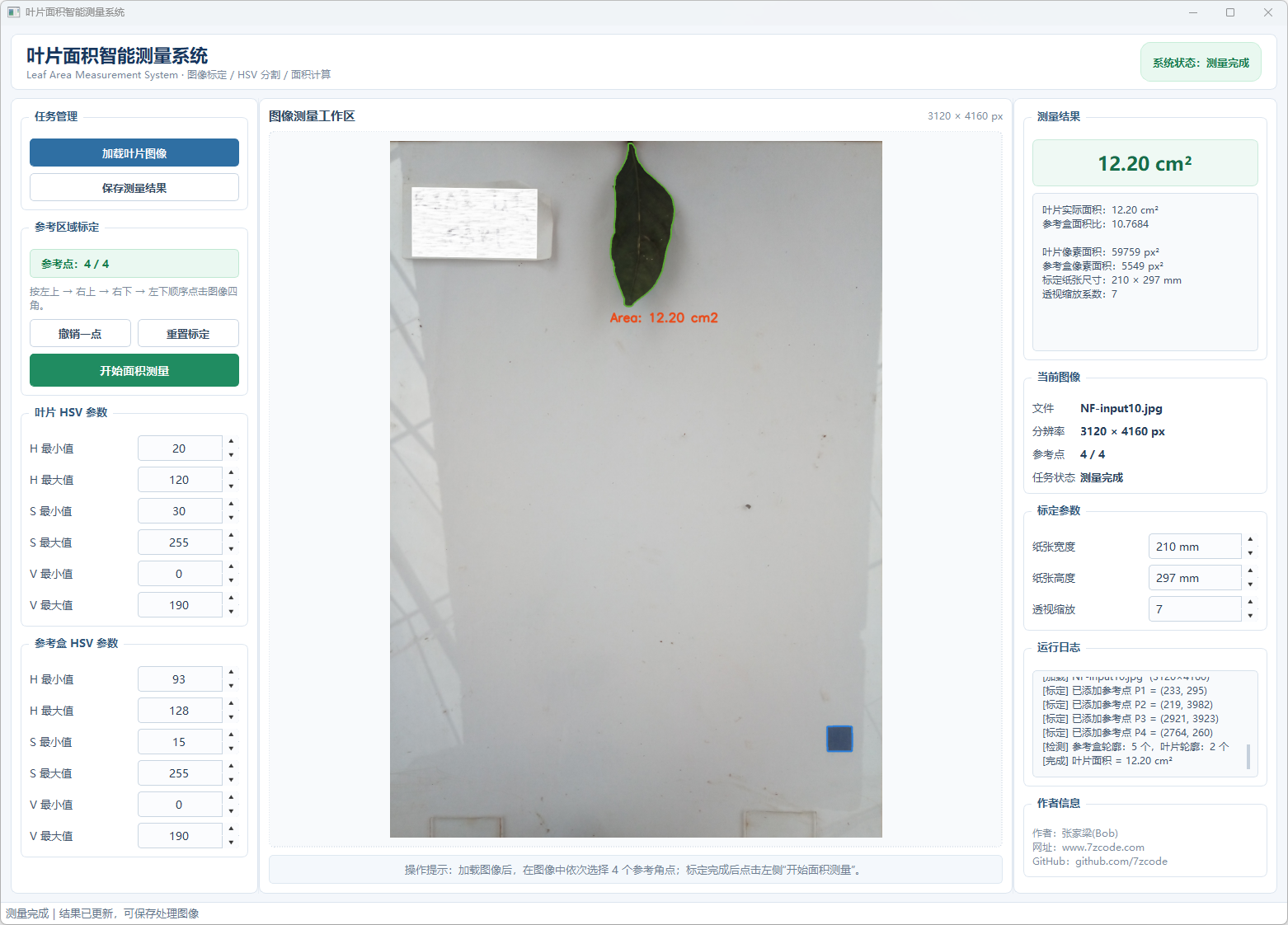

图5 叶片面积测量结果

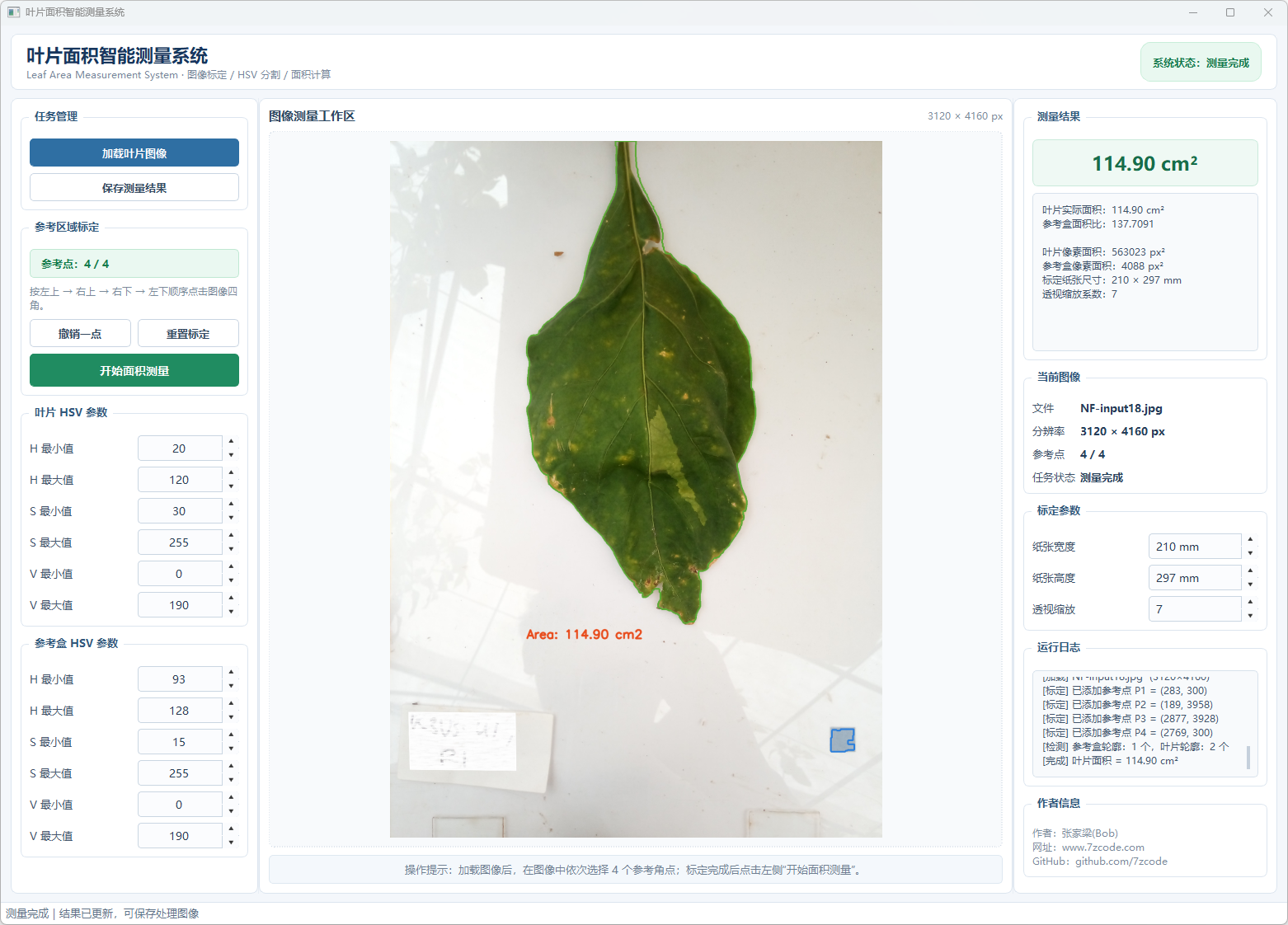

图6 叶片面积测量结果
项目资源
配套文档
点击查看：基于计算机视觉和HSV颜色空间的叶片面积智能测量系统 注意：收费提供！
配套文件
包括完整的项目源代码、演示视频、运行截图，开箱即用。
项目信息
作者信息
作者：Bob (张家梁)
项目编号：IP-34-P
原创声明：本项目为原创作品
联系方式
开源协议
本项目采用AGPL-3.0开源协议，允许个人和组织自由使用、修改和分发代码，但基于本项目的衍生作品必须同样开源，且用于提供网络服务时需向用户提供完整源代码。本项目仅供学习研究使用，作者不对使用本项目产生的任何后果承担责任，使用者应遵守当地法律法规，合理合法使用本项目。如本项目对您的研究或工作有所帮助，欢迎引用并注明出处。
