摘要：骨癌病灶在X射线影像中通常表现为局部灰度、纹理及骨组织结构异常，传统人工阅片容易受到图像噪声、对比度不足和医生经验差异等因素影响。为提高骨骼X射线影像疑似区域的处理效率与可视化效果，本文设计并实现了一种基于MATLAB图像处理与模糊C均值聚类的骨癌影像辅助检测系统。
项目概览
项目简介
系统首先对输入的骨骼X射线图像进行灰度转换和尺寸归一化，并分别采用均值滤波与双边滤波完成图像平滑和噪声抑制，在降低噪声干扰的同时保留骨组织边缘信息。随后，利用模糊C均值聚类算法对图像像素进行无监督分类，提取灰度较高的疑似异常区域；在此基础上，通过中值滤波、腐蚀和膨胀等形态学操作去除孤立噪声、连接病灶区域并优化分割结果。最后，将疑似区域以彩色标记方式叠加至原始X射线图像中，并根据疑似区域面积占比和连通区域数量生成分级提示。系统完整实现了图像预处理、FCM聚类分割、形态学区域提取和结果叠加分析等处理流程。
在人机交互方面，本文基于MATLAB图形用户界面设计了三栏式辅助检测平台。左侧区域用于流程控制和算法参数设置，中间区域同步展示原始图像、均值滤波图像、双边滤波图像、FCM分割图像、形态学处理结果及疑似区域叠加图像，右侧区域显示辅助分析结论、运行指标和处理日志。 系统能够计算峰值信噪比、图像增强因子、疑似区域占比、连通区域数量和处理耗时等指标，并支持处理结果图像及检测报告的自动保存。
系统实现结果表明，该方法能够完成骨骼X射线图像从噪声抑制、区域分割到疑似病灶可视化标注的完整处理，为骨癌影像的教学研究和辅助分析提供了一种直观、可调节且易于操作的实现方案。由于本系统主要依据图像灰度和区域特征进行疑似区域提示，其输出结果仍需由专业医生结合临床资料进行综合判断。
系统架构
本系统采用分层模块化架构设计，整体由用户交互层、业务功能层、支撑与数据层以及运行环境层组成。用户交互层基于MATLAB GUI构建三栏式操作界面，主要实现图像加载、参数设置、流程控制、结果显示、运行日志和结果保存等功能；业务功能层按照“图像预处理—FCM分割—形态学处理—综合分析”的流程完成骨骼X射线影像处理，其中图像预处理模块负责灰度转换、尺寸归一化、均值滤波和双边滤波，FCM分割模块利用模糊C均值聚类提取高亮疑似区域，形态学处理模块通过腐蚀、膨胀和中值滤波优化分割掩膜，综合分析模块实现疑似区域叠加显示、面积占比统计、连通域计数及风险等级提示；支撑与数据层负责原始图像、算法参数、中间处理结果和检测报告的统一管理；运行环境层依托MATLAB、Image Processing Toolbox和Fuzzy Logic Toolbox提供算法运行支持，从而形成完整的骨癌X射线影像辅助检测与可视化分析流程。

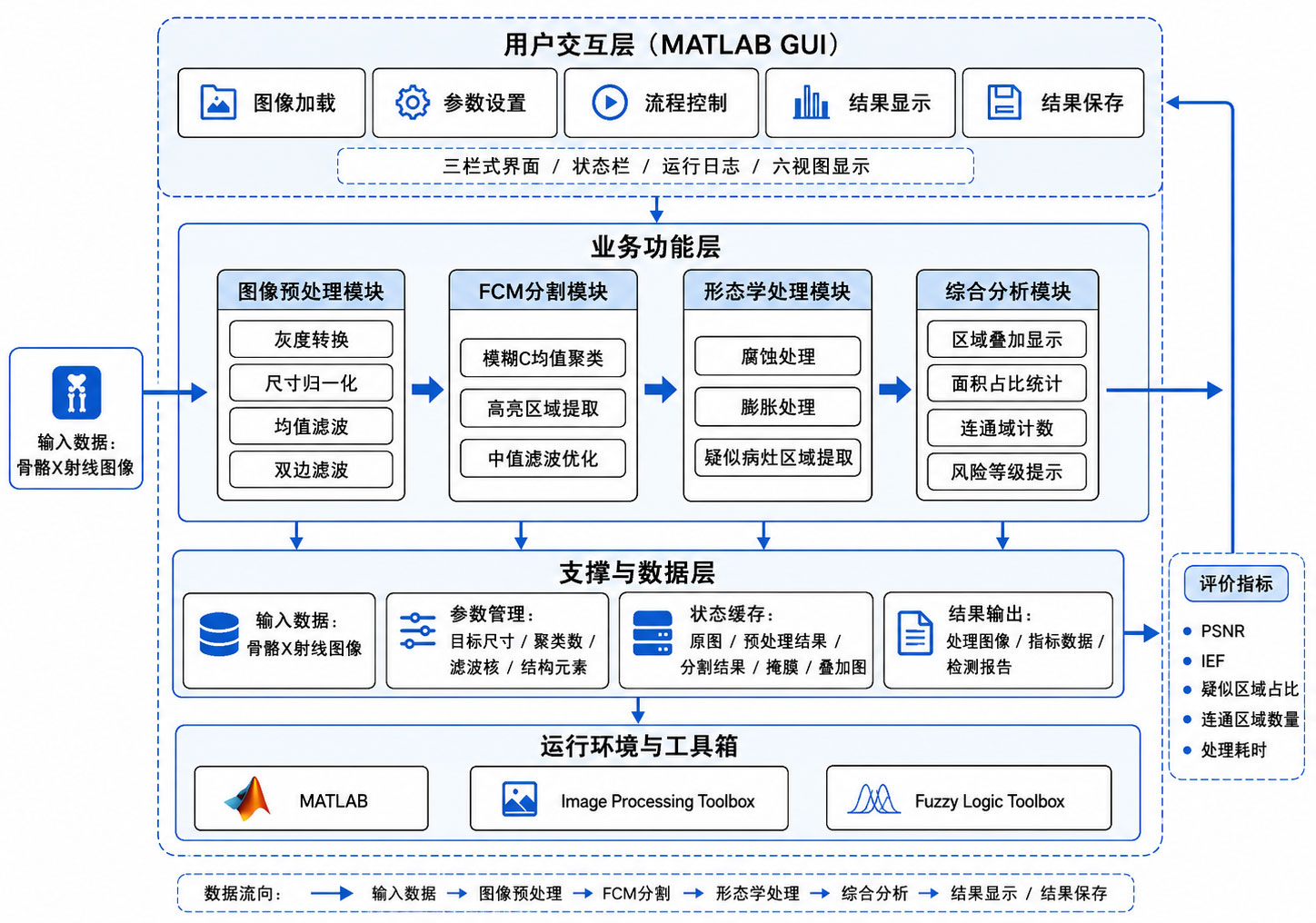

图1 系统架构图
技术创新
创新点1：双支路滤波与对比分析机制
系统同时采用均值滤波和双边滤波对骨骼X射线图像进行处理，在抑制噪声的基础上兼顾图像整体平滑与骨组织边缘保持，并通过PSNR和IEF指标对滤波效果进行量化评价，提高了预处理结果的可靠性。
创新点2：FCM聚类与形态学融合的疑似区域提取方法
系统利用模糊C均值聚类对图像像素进行无监督分类，自动提取高灰度疑似区域，再结合中值滤波、腐蚀和膨胀等形态学操作去除孤立噪声、连接病灶区域，从而形成较完整的疑似病灶掩膜。
创新点3：基于区域特征的可视化分级提示
提出在LAB色彩空间中进行分离式对比度增强的后处理策略，将融合后的图像从RGB空间转换到LAB空间，仅对L（亮度）通道应用自适应对比度增强（CLAHE），保持a、b色度通道不变，最后转换回RGB空间。该方法有效避免了传统RGB空间增强导致的色彩失真问题，在提升图像对比度的同时保持色彩的自然真实性。
快速开始
在 MATLAB 命令窗口运行 BoneCancerDetectionGUI 即可启动图形界面，点击”加载X射线图像”选择骨骼图像，然后点击”一键完整分析”完成检测。
环境要求
需要 MATLAB R2020b 及以上版本，并安装 Image Processing Toolbox 和 Fuzzy Logic Toolbox 两个工具箱。
运行展示
运行BoneCancerDetectionGUI.m

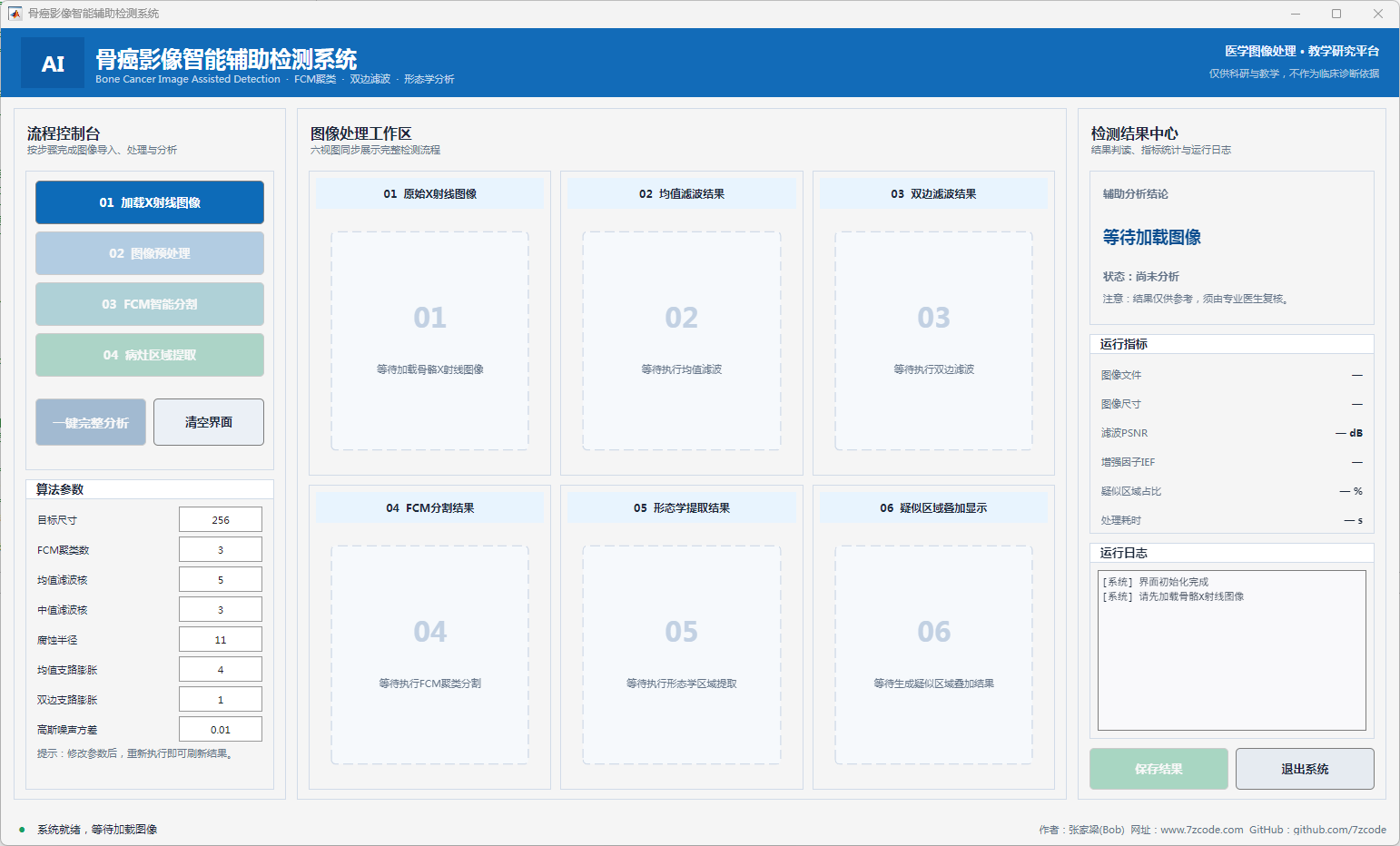

图2 主界面

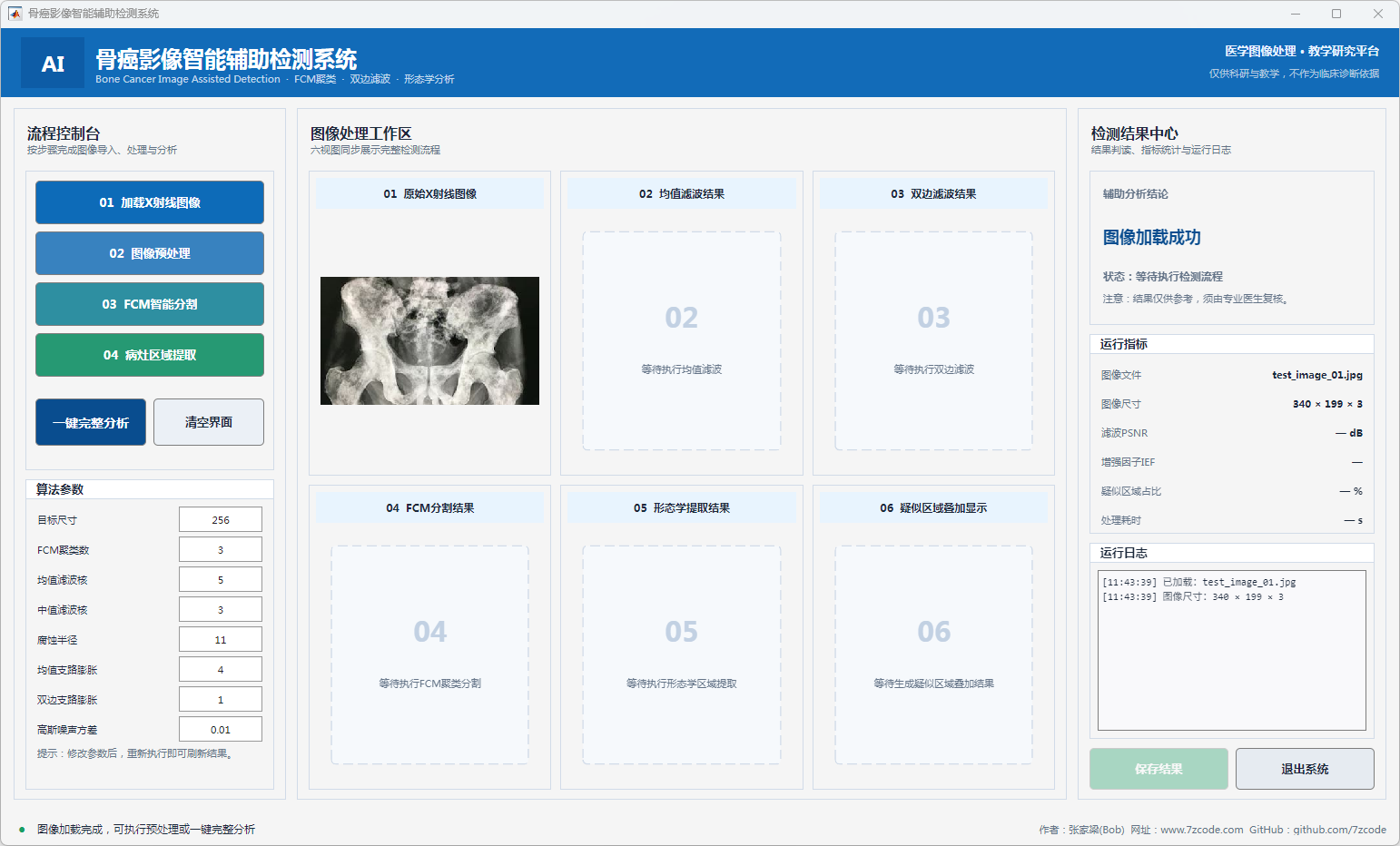

图3 加载图像

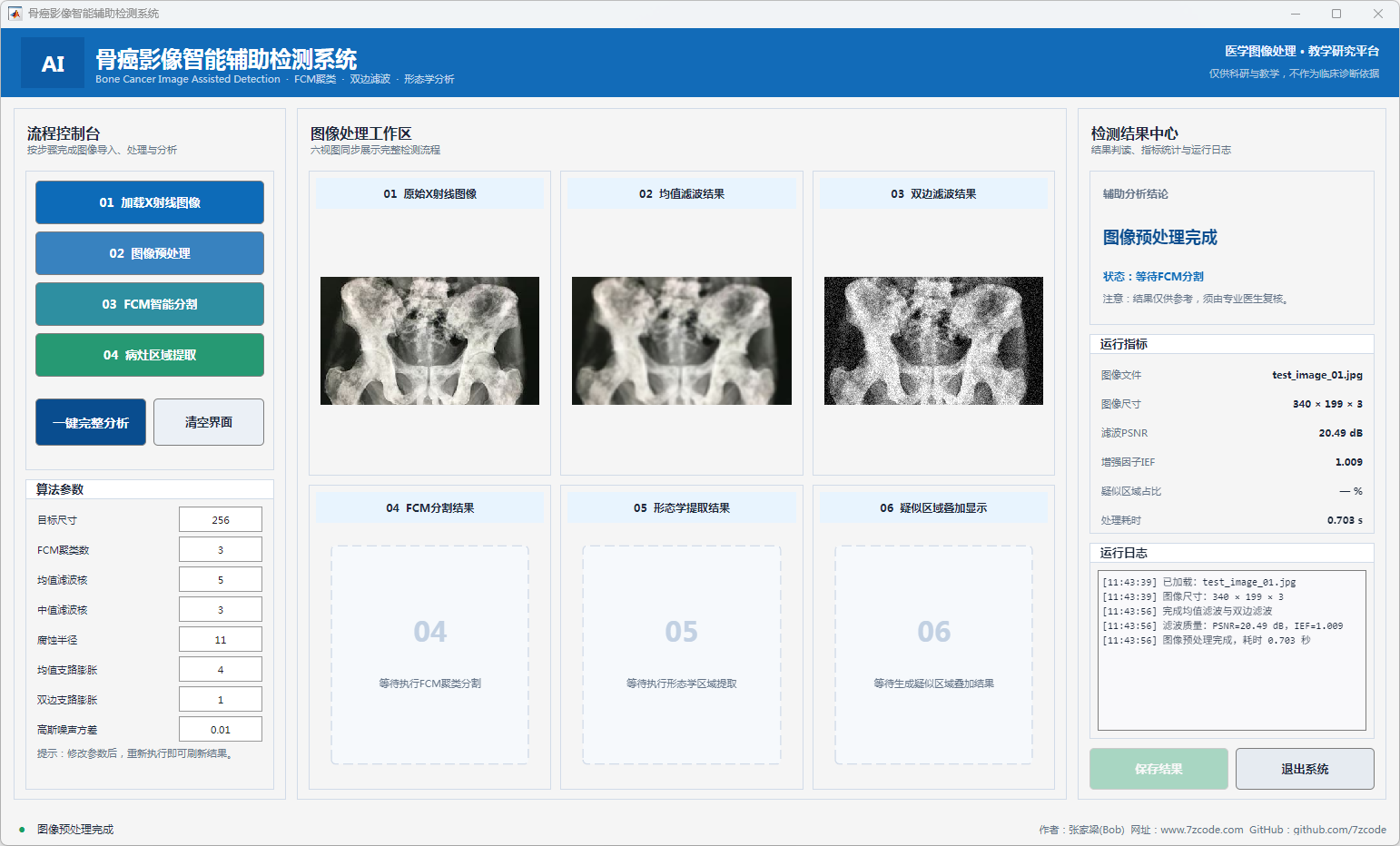

图4 图像预处理

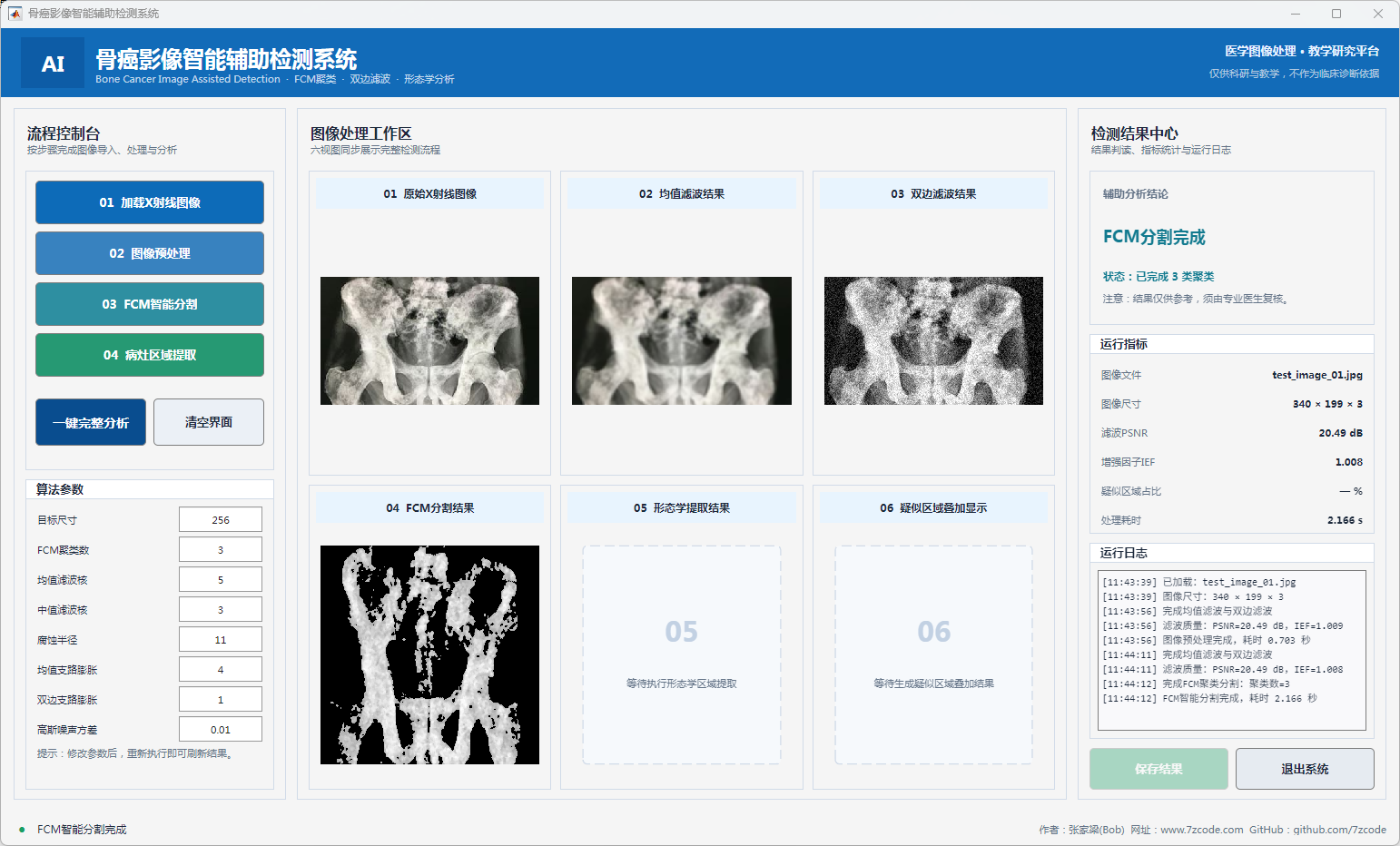

图5 FCM智能分割

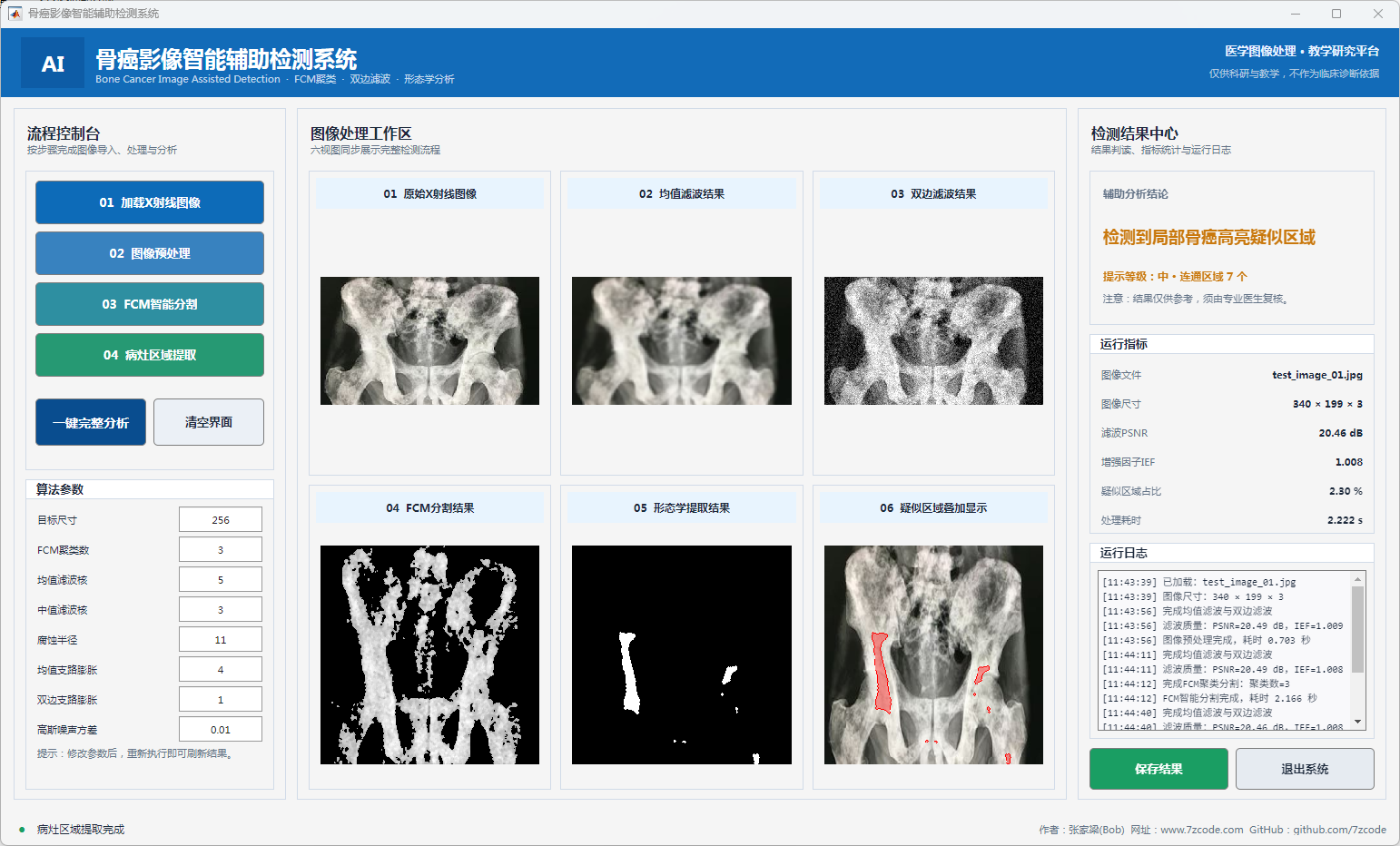

图6 病灶区域提取

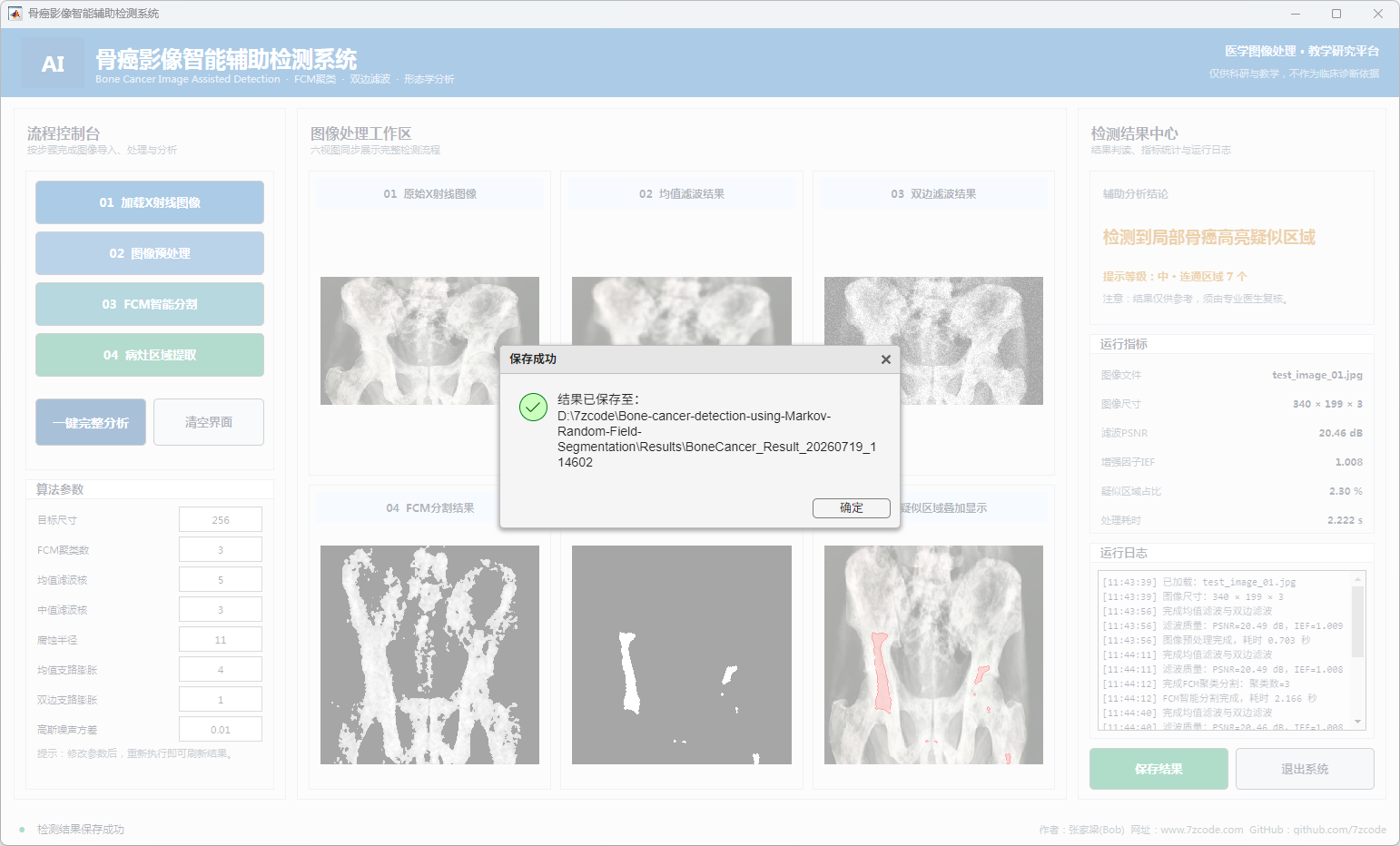

图7 保存结果
项目资源
配套文档
点击查看：基于MATLAB深度卷积特征的多曝光图像自适应融合系统设计与实现 注意：免费提供！
配套文件
包括完整的项目源代码、演示视频、运行截图，开箱即用。
项目信息
作者信息
作者：Bob (张家梁)
项目编号：IP-25-M
原创声明：本项目为原创作品
联系方式
开源协议
本项目采用AGPL-3.0开源协议，允许个人和组织自由使用、修改和分发代码，但基于本项目的衍生作品必须同样开源，且用于提供网络服务时需向用户提供完整源代码。本项目仅供学习研究使用，作者不对使用本项目产生的任何后果承担责任，使用者应遵守当地法律法规，合理合法使用本项目。如本项目对您的研究或工作有所帮助，欢迎引用并注明出处。
