摘要：随着数字图像处理技术在医药检测、药品管理和自动化识别领域的广泛应用，传统人工药片清点方式存在效率低、主观性强、易产生误差等问题。针对这一问题，本文设计并实现了一种基于 MATLAB 图像处理的药片检测与计数系统。系统采用 MATLAB 图形用户界面进行开发，能够实现药片图像加载、图像预处理、目标分割、数量统计和结果导出等功能，具有较强的可视化和交互性。
项目概览
项目简介
系统主要采用以下技术路线：首先对输入的彩色图像进行灰度转换，降低计算复杂度；然后使用中值滤波算法去除图像噪声，提高图像质量；接着通过Otsu自适应阈值法进行二值化处理，实现目标与背景的分离；随后应用形态学操作（腐蚀和膨胀）优化二值图像，消除小噪点并填充药片内部空洞；最后利用连通区域标记算法对各个药片进行标识和计数，并在原图上绘制检测框和编号。
系统采用现代化的图形用户界面（GUI）设计，界面布局合理、操作简便。左侧控制面板集成了图像加载、智能检测、结果导出、清空重置等功能按钮，并实时显示检测结果、处理时间、图像尺寸等详细信息。右侧显示区域采用2行4列的布局，分步展示了从原始图像到最终检测结果的完整处理流程，使用户能够直观地观察每个处理阶段的效果。
实验结果表明，该系统能够准确识别不同形状、大小和排列方式的药片，检测准确率高，处理速度快。系统具有良好的实用性和可扩展性，可应用于医药生产线的自动化检测、药品包装质量控制、药房配药核验等多个场景，对提高医药行业的自动化水平和质量管理具有重要意义。
系统架构
本系统采用三层架构设计：表示层、业务逻辑层和数据处理层。表示层基于MATLAB uifigure框架构建现代化图形用户界 者信息面板，实现了人机交互和实时状态反馈；业务逻辑层通过回调函数机制处理用户操作，协调图像加载、智能检测 度转换、中值滤波降噪、Otsu自适应二值化、形态学腐蚀膨胀操作、连通区域标记与统计，以及检测结果可视化标注， 循单一职责和模块化设计原则，各层次职责清晰、耦合度低，具有良好的可维护性和可扩展性。

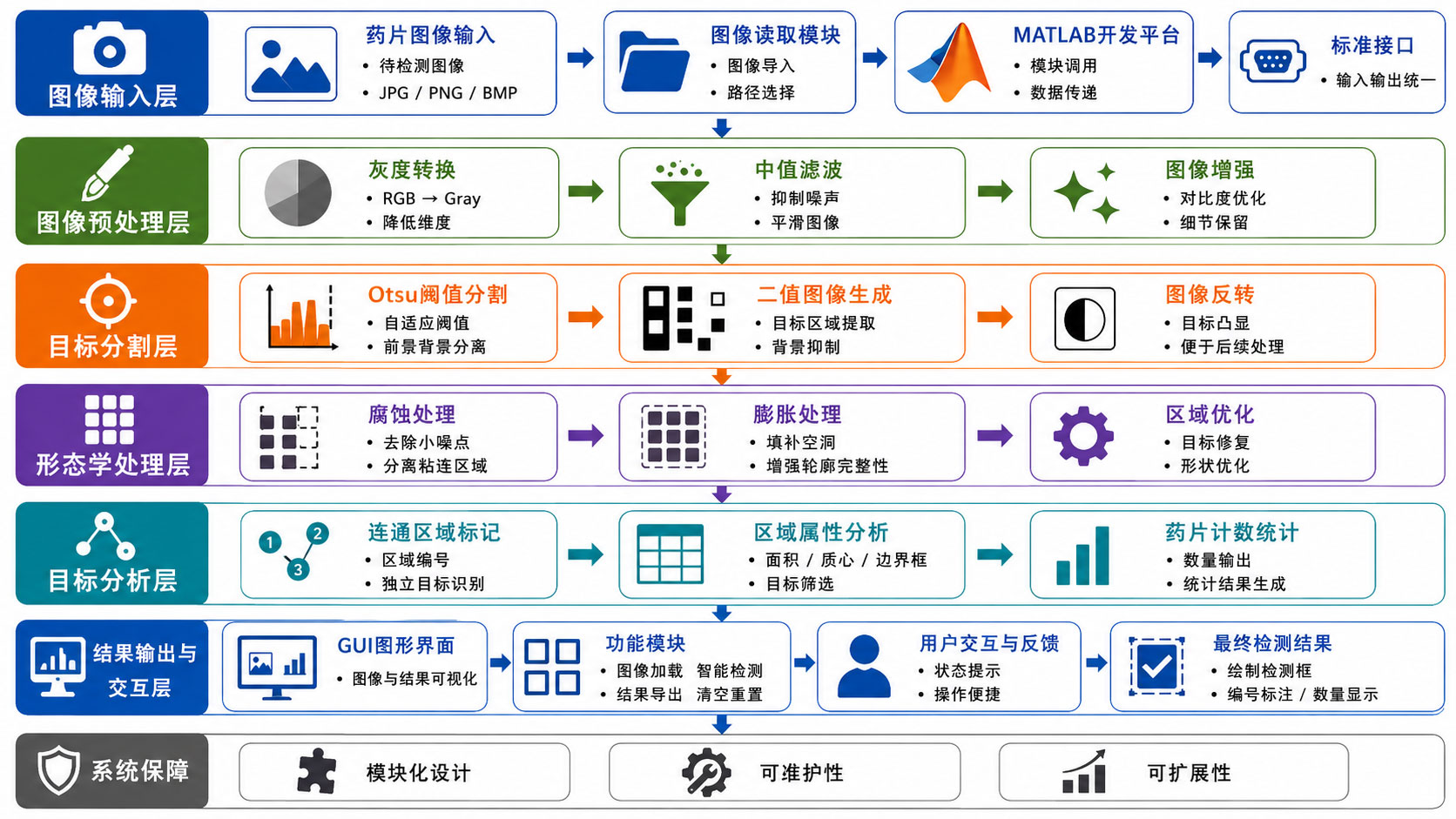

图1 系统架构图
技术创新
创新点1：HSV颜色空间的自适应分割策略
本系统针对交通标志的颜色特征，创新性地采用HSV颜色空间进行标志提取，相比传统RGB空间具有更强的光照鲁棒性。通过对红、蓝、黄三种主要颜色分别设计专用的颜色掩码函数（HSV_red_createMask、HSV_blue_createMask、HSV_yellow_createMask），实现了对不同光照条件下交通标志的精确分割。HSV空间将色调、饱和度和明度分离表示，使得颜色阈值设定更加直观，对阴影和光照变化具有更强的适应能力，有效解决了复杂环境下标志提取不完整的问题。
创新点2：形态学优化与连通域自适应裁剪
本系统设计了形态学处理与连通域分析相结合的标志分割算法。首先通过开运算去除颜色分割后的小面积噪声，再通过闭运算填充标志内部的空洞区域；然后利用连通域分析提取面积最大的区域作为目标标志。针对黄色标志提取边缘易丢失的问题，创新性地引入了自适应边界扩展策略（黄色标志扩展7像素，红蓝标志不扩展），确保裁剪出的标志完整性。该方法有效提高了分割精度，为后续CNN识别提供了高质量的输入数据。
本系统设计了一种轻量化的卷积神经网络结构，仅包含一个卷积层（5×5卷积核，20个特征图）、一个池化层和一个全连接层，相比传统深度网络大幅减少了参数量和计算复杂度。网络输入为120×120×3的彩色图像，通过单层卷积即可提取交通标志的关键特征，适合在MATLAB平台上快速训练和部署。系统实现了从图像读取、颜色分割、形态学处理到CNN识别的端到端完整流程，并集成了模型训练功能，用户可自定义数据集进行训练，具有良好的可扩展性和实用性。
快速开始
在MATLAB命令行窗口中输入 PillCounterGUI 并按回车键即可启动图形界面，然后点击”加载图像”按钮选择药片图片，最后点击”智能检测”按钮完成自动计数。
环境要求
本系统需要MATLAB R2018b或更高版本，并安装Image Processing Toolbox图像处理工具箱。
运行展示
运行PillCounterGUI.m

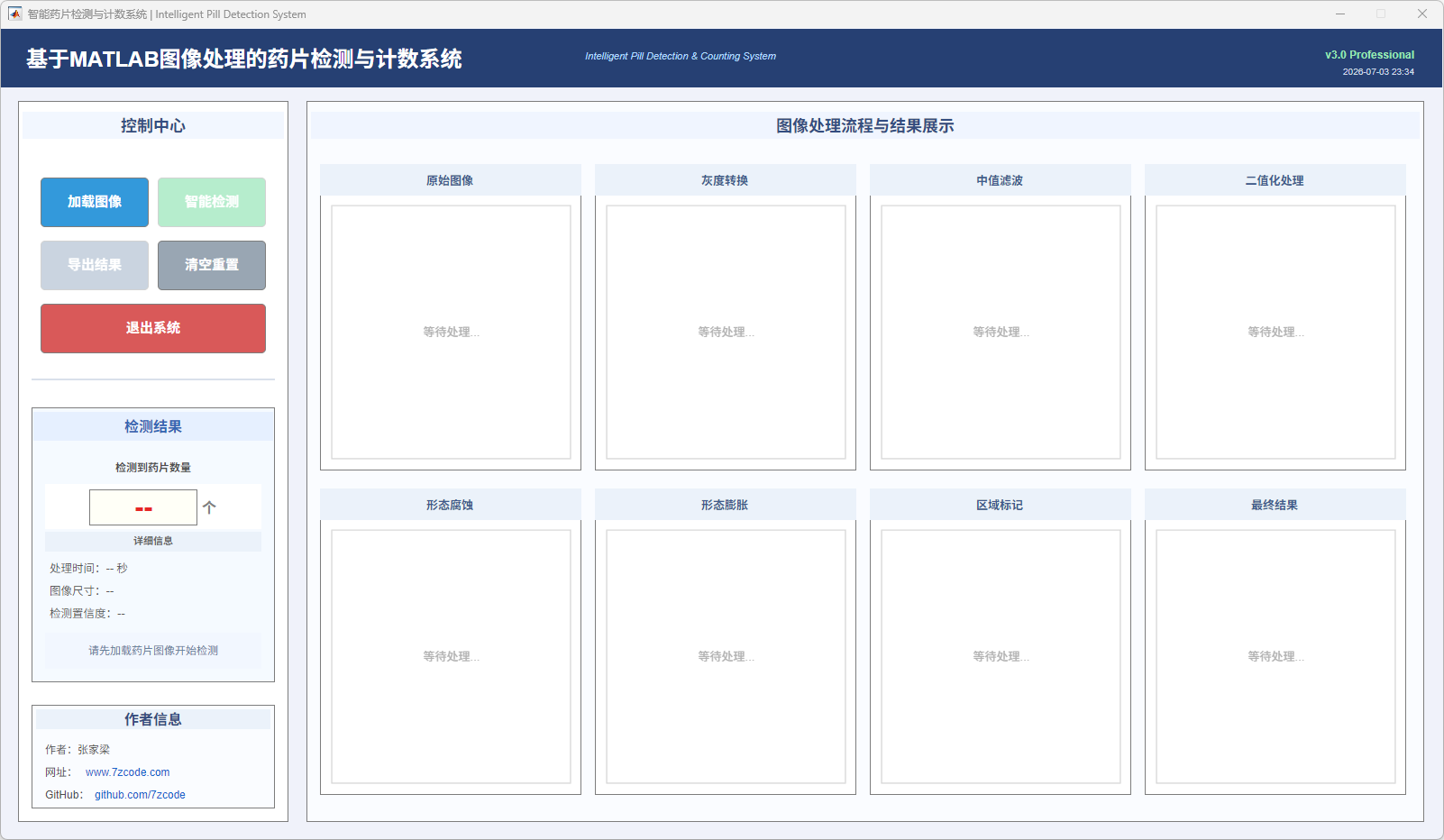

图2 主界面

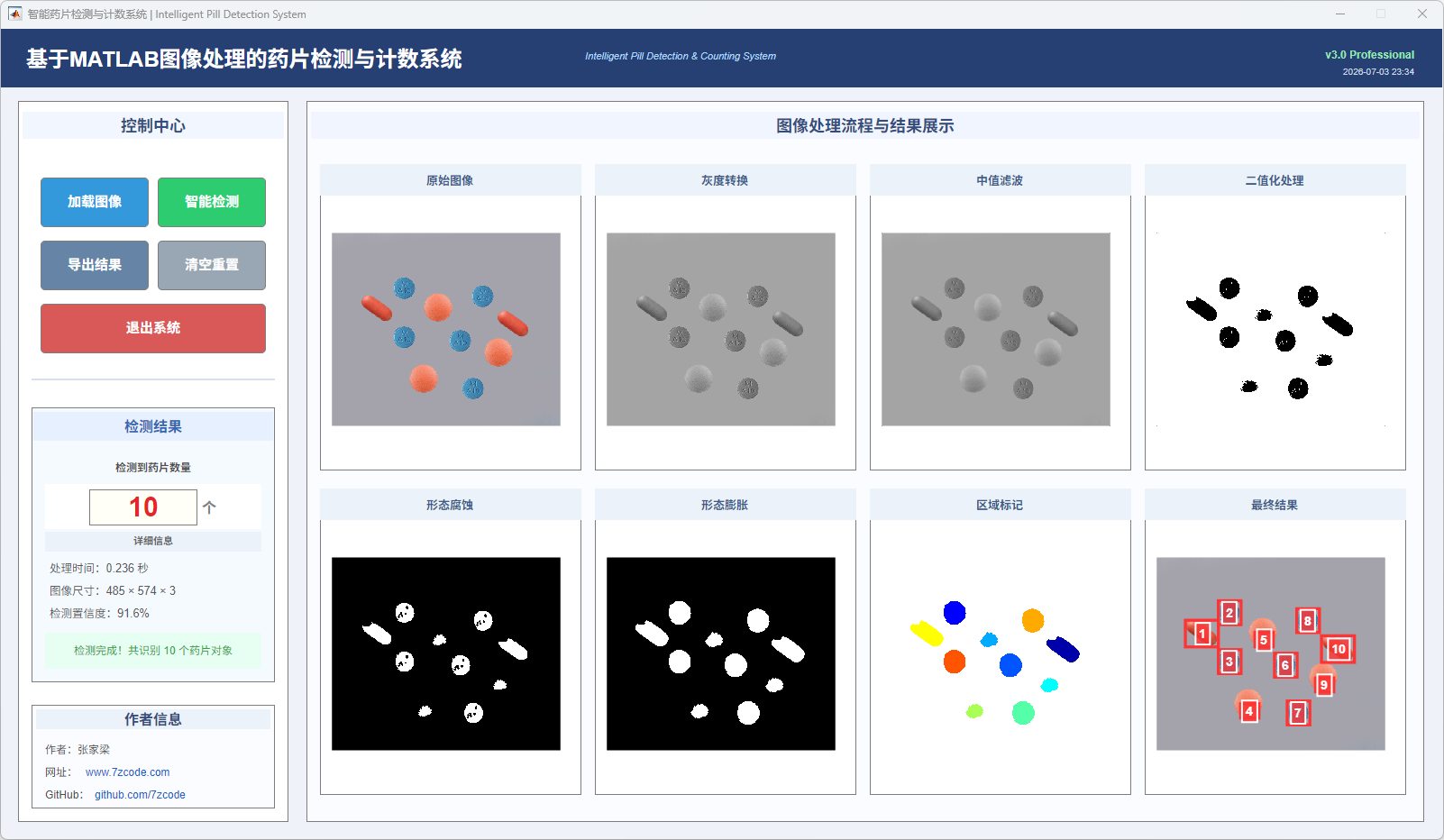

图3 药片检测和计数结果

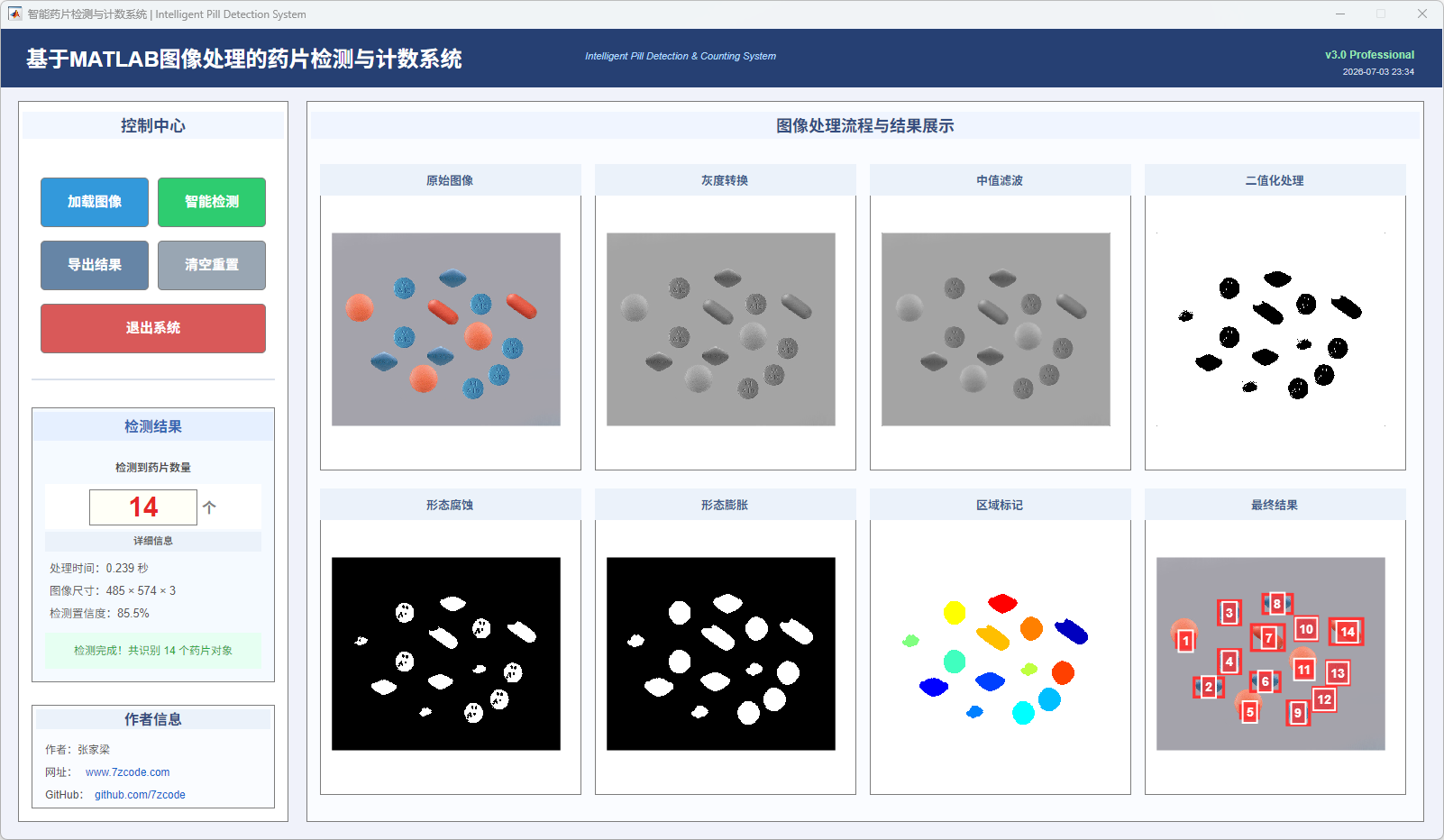

图4 药片检测和计数结果

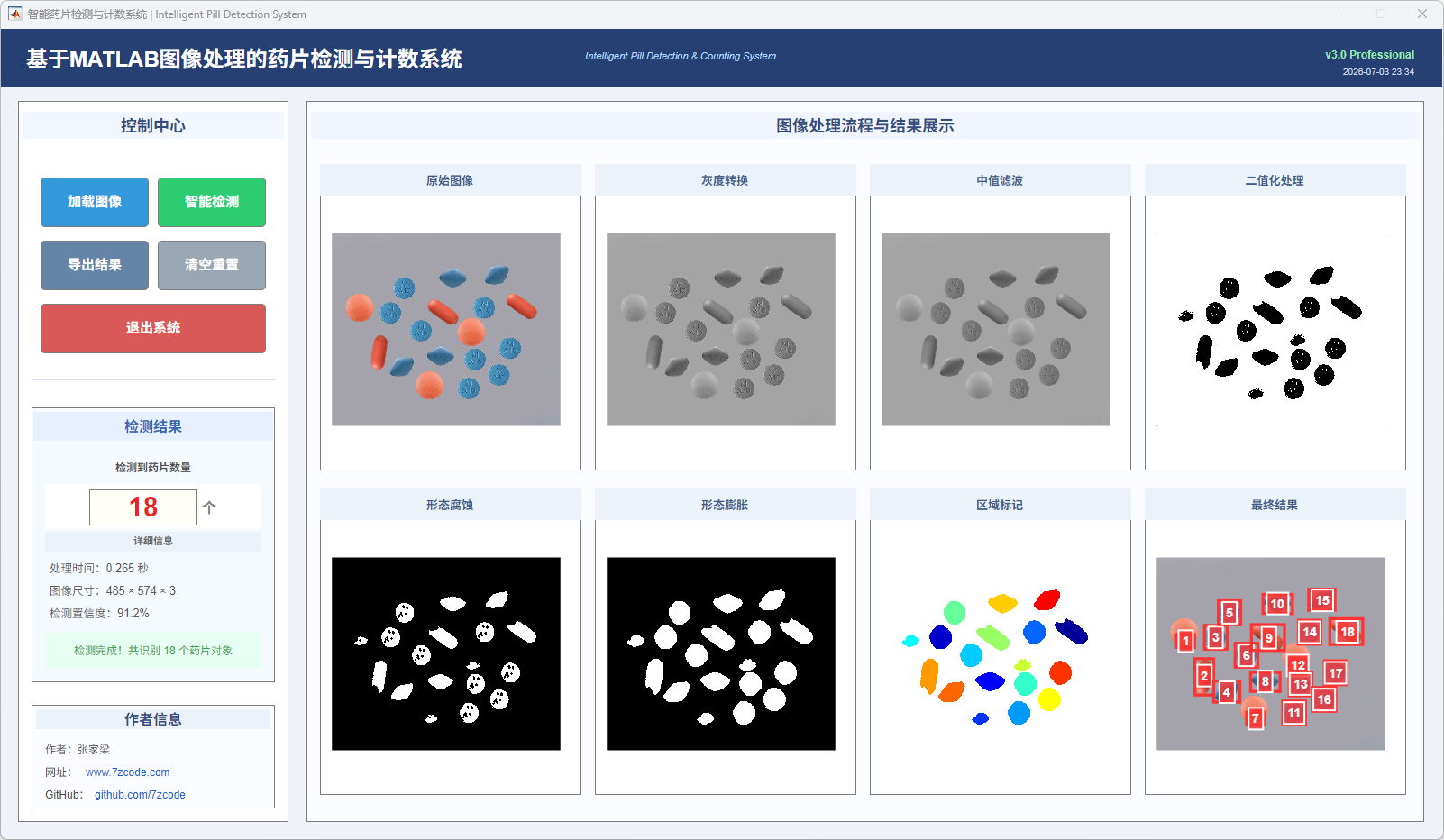

图5 药片检测和计数结果
图6 药片检测和计数结果

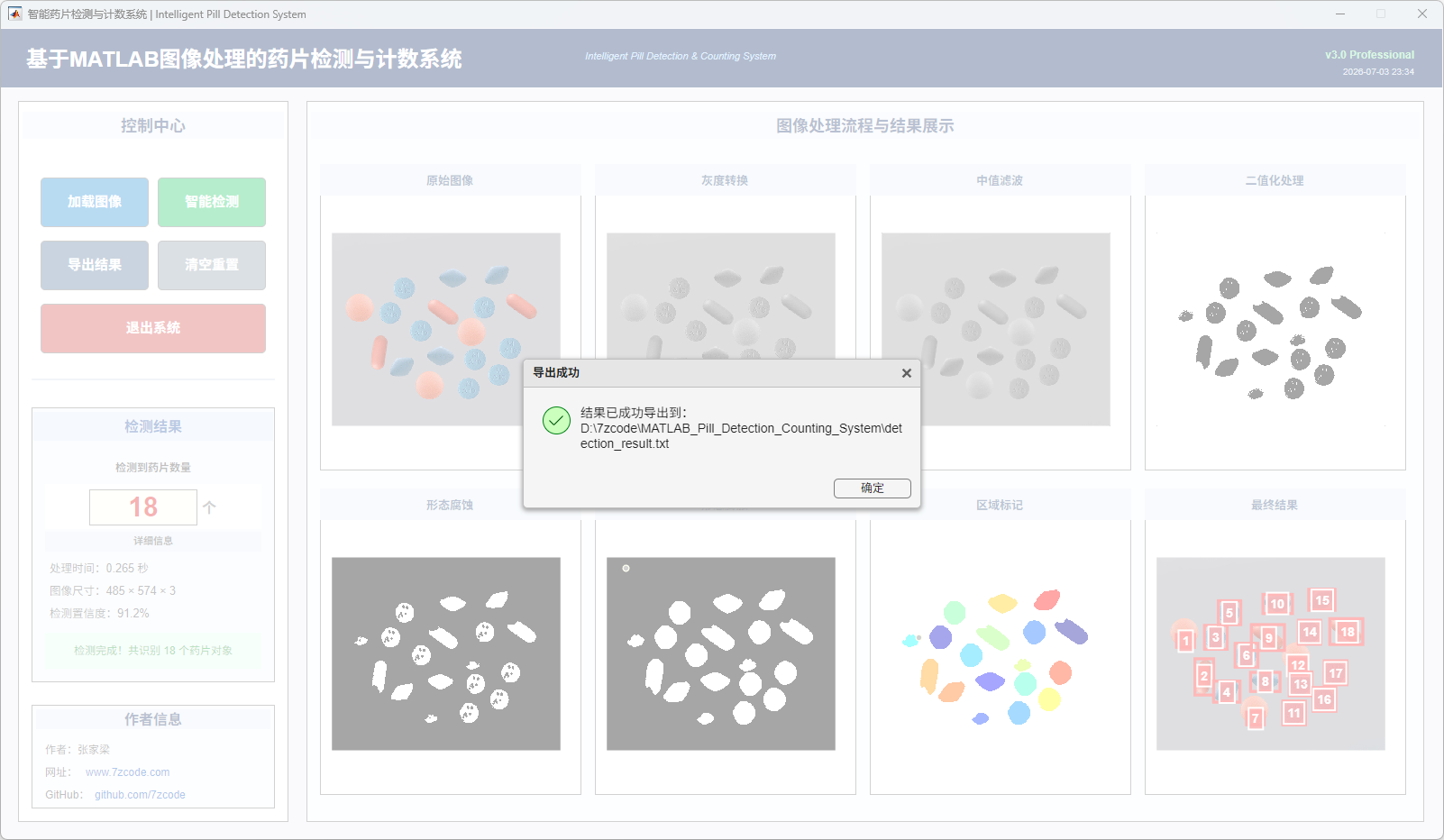

图7 导出结果
项目资源
配套文档
点击查看：基于MATLAB图像处理的药片检测与计数系统设计与实现 注意：免费提供！
配套文件
包括完整的项目源代码、演示视频、运行截图，开箱即用。
项目信息
作者信息
作者：Bob (张家梁)
项目编号：IP-10-M
原创声明：本项目为原创作品
联系方式
开源协议
本项目采用AGPL-3.0开源协议，允许个人和组织自由使用、修改和分发代码，但基于本项目的衍生作品必须同样开源，且用于提供网络服务时需向用户提供完整源代码。本项目仅供学习研究使用，作者不对使用本项目产生的任何后果承担责任，使用者应遵守当地法律法规，合理合法使用本项目。如本项目对您的研究或工作有所帮助，欢迎引用并注明出处。
